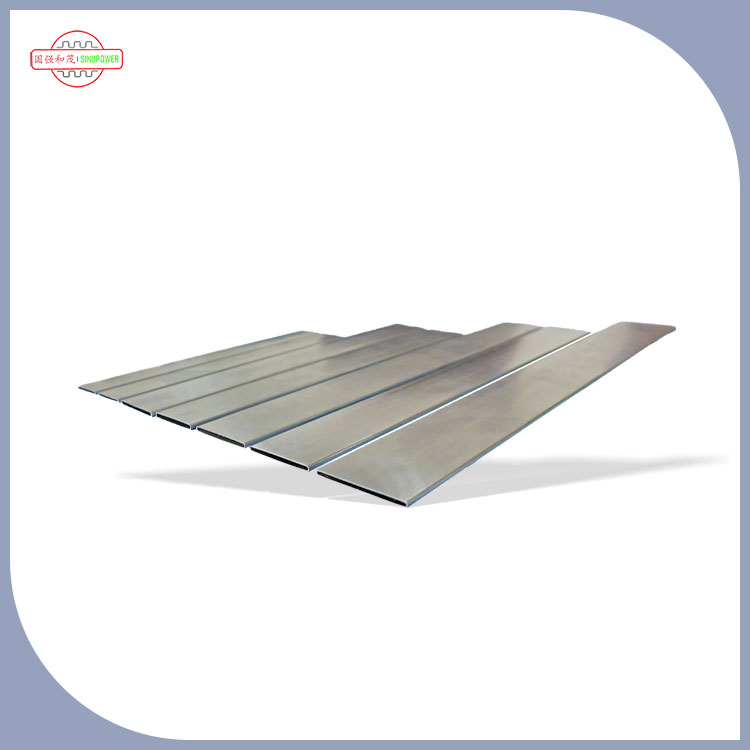

سينوباور- متخصصالشركة المصنعةمن الأنابيب الحرارية الدقيقة – تنتجأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةمن النحاس والألومنيوم والنحاس، مع وصل التماس عن طريق اللحام بالمقاومة، أو اللحام بالليزر، أو اللحام بالنحاس. في أنظمة تسخين السيارات ومعدات التدفئة والتهوية وتكييف الهواء (HVAC)، يكون قلب المدفأة مسؤولاً عن نقل الحرارة من سائل تبريد المحرك إلى المقصورة. الأنبوب هو قلب هذا التبادل الحراري. تمنح هذه القدرة المتعددة المواد والعمليات المتعددة الشركات المصنعة لقلب السخان المرونة لمطابقة اختيار الأنبوب مع متطلبات التصميم المحددة الخاصة بهم: النحاس للحصول على أقصى أداء حراري، والألومنيوم للوزن الخفيف ومقاومة التآكل، أو النحاس للحصول على وضع متوازن لأداء التكلفة. يتم تشكيل جميع المواد الثلاث في شكل مسطح من النوع B يزيد من مساحة السطح داخل المساحة المدمجة لنظام تسخين السيارة، مما يتيح نقل الحرارة بكفاءة مع تقليل البصمة المادية للنواة.
اختيار المواد - ثلاثة خيارات، وحل أنابيب واحد
أنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةمتوفرة في ثلاث درجات المواد. يعتمد الاختيار على أهداف الأداء الحراري لقلب السخان، وقيود الوزن، ومعلمات التكلفة:
🟤 النحاس
- أعلى الموصلية الحرارية
- أثقل من الثلاثة
- أعلى تكلفة مادية
- مقاومة جيدة للتآكل
- متوافقة مع المقاومة أو الليزر أو اللحام
⚪ الألومنيوم
- الموصلية الحرارية العالية
- الأخف – ~ 30% من وزن النحاس
- أقل تكلفة مادية
- مقاومة ممتازة للتآكل
- متوافقة مع المقاومة أو الليزر أو اللحام
🟡 نحاس
- الموصلية الحرارية الجيدة
- وزن معتدل
- تكلفة مادية معتدلة
- مقاومة جيدة للتآكل
- متوافقة مع المقاومة أو الليزر أو اللحام
📌 ملاحظة:يتم إنتاج جميع خيارات المواد الثلاثة على شكل أنابيب مسطحة من النوع B، ويمكن ربطها باستخدام اللحام بالمقاومة، أو اللحام بالليزر، أو اللحام بالنحاس - مما يمنحك الحرية الكاملة في تحديد مجموعة معالجة المواد التي تناسب خط التصنيع الحالي الخاص بك.
طرق اللحام – ثلاث عمليات وأنبوب واحد
اعتمادًا على متطلبات المواد والتصميم، تقوم شركة Sinupower بالتصنيعأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةباستخدام ثلاث تقنيات لحام - مما يضمن اتصالات قوية ومانعة للتسرب عبر جميع خيارات المواد:
⚡ لحام المقاومة
- إنتاج عالي السرعة
- لا توجد مواد حشو
- فعالة من حيث التكلفة للحجم
- يعمل على النحاس والألومنيوم والنحاس
- مثالية لإنتاج السخان الأساسي بكميات كبيرة
🔦 اللحام بالليزر
- منطقة ضيقة متأثرة بالحرارة
- اختراق اللحام العميق
- صفر تدفق أو حشو
- درزات نظيفة وخالية من الأكسيد
- مثالية للتطبيقات الحرجة للتسرب
🔥 اللحام
- ربط المعدن بسبائك الحشو
- قوة مشتركة ممتازة
- يعمل على الألومنيوم والنحاس
- يتطلب النحاس تدفقًا خاصًا
- مثالية للتجمعات الأساسية المعقدة
مقارنة عملية اللحام – ما هي الطريقة التي تناسب إنتاجك؟
يقارن الجدول أدناه عمليات اللحام الثلاثة المتاحةأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةعبر معايير الاختيار الرئيسية:
| عامل الاختيار |
اللحام بالمقاومة |
اللحام بالليزر |
مختلط |
| سرعة الإنتاج |
عالي |
معتدلة عالية |
معتدل |
| تسرب النزاهة |
جيد |
ممتاز |
ممتاز |
| المنطقة المتأثرة بالحرارة |
معتدل |
الحد الأدنى |
أوسع |
| مطلوب مواد حشو |
لا |
لا |
نعم (سبائك النحاس) |
| توافق النحاس |
✓
|
✓
|
مطلوب تدفق خاص |
| توافق الألومنيوم |
✓
|
✓
|
✓
|
| توافق النحاس |
✓
|
✓
|
✓
|
💡 قدرة سينوباور:نحن ننتج أنابيب من النوع B باستخدام طرق اللحام الثلاثة. يمكننا أن نوصي بالعملية المثالية بناءً على اختيارك للمواد، ومتطلبات منع التسرب، وحجم الإنتاج.
تصميم النوع B – لماذا المظهر الجانبي المسطح؟
أنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةيتم تشكيلها في شكل مسطح أو بيضاوي - يشار إليه عادة باسم أنبوب من النوع B في صناعة قلب السخان. هذا التصميم ليس تعسفيًا؛ يخدم ثلاثة أغراض هندسية محددة:
📐 زيادة مساحة السطح
يؤدي تسطيح الأنبوب إلى زيادة مساحة السطح المتاحة لنقل الحرارة مقارنةً بأنبوب دائري له نفس مساحة المقطع العرضي - حيث يتم نقل المزيد من الحرارة من سائل التبريد إلى هواء المقصورة لكل أنبوب.
📦 التغليف المضغوط
يقلل الشكل المسطح من ارتفاع كل أنبوب، مما يسمح بتكديس المزيد من الأنابيب في عمق أساسي معين - مما يزيد من نقل الحرارة إلى الحد الأقصى ضمن القيود المفروضة على مساحة لوحة القيادة.
🔗 توافق التجميع الأساسي
يخلق التشكيل الجانبي من النوع B تباعدًا متسقًا بين الأنابيب لإدخال الزعانف، مما يتيح تكديس النواة تلقائيًا ولحامها بالنحاس في خطوط الإنتاج كبيرة الحجم.
خطوات التصنيع – من الشريط إلى الأنبوب النهائي
إنتاجأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةيتبع تسلسل التصنيع الموحد. يتم التحكم في كل خطوة لضمان جودة متسقة عبر جميع مجموعات المواد والعمليات:
الخطوة 1 - اختيار الأنبوب
يتم اختيار شريط النحاس أو الألومنيوم أو النحاس عالي الجودة بناءً على المتطلبات المحددة وخصائص الأداء الخاصة بقلب السخان.
الخطوة 2 – تسطيح الأنبوب
يتم تشكيل الشريط على شكل ملفوف في شكل مسطح أو بيضاوي من النوع B، مما يزيد من مساحة السطح المتاحة لنقل الحرارة داخل قلب المدفأة.
الخطوة 3 – لحام الأنبوب
يتم ربط وصلة الأنبوب المسطحة عن طريق اللحام بالمقاومة، أو اللحام بالليزر، أو اللحام بالنحاس - اعتمادًا على المادة والتصميم - لضمان اتصالات قوية ومانعة للتسرب.
الخطوة 4 - التحجيم
تتم معايرة الأنابيب للأبعاد النهائية من خلال سلسلة من قوالب التحجيم، مما يضمن اتساق العرض والارتفاع وسمك الجدار عبر عملية الإنتاج بأكملها.
الخطوة 5 - القطع حسب الطول
يتم قطع الأنابيب بدقة للأطوال المحددة من قبل العميل ويتم إزالة حوافها، مما يضمن نهايات مربعة ونظيفة وجاهزة لإدخال الزعانف وإرفاق الرأس.
الخطوة 6 – فحص الجودة
يخضع كل أنبوب لفحص الأبعاد واختبار التسرب والتحقق البصري قبل التعبئة - مما يضمن مغادرة الأنابيب المطابقة فقط لخط الإنتاج.
تكامل قلب السخان – كيف يناسب الأنبوب النظام
تعتبر قلوب السخان مكونات أساسية في أنظمة تدفئة السيارات ووحدات التدفئة والتهوية وتكييف الهواء (HVAC)، وهي مسؤولة عن نقل الحرارة من سائل تبريد المحرك إلى المقصورة لإبقائها دافئة أثناء الطقس البارد. تعتبر الأنابيب الملحومة من النوع B من Sinupower عنصر نقل الحرارة الأساسي في هذا النظام:
🚗تدفئة السيارات
- ينقل حرارة سائل تبريد المحرك إلى هواء المقصورة
- ضروري لراحة الركاب في الطقس البارد
- تصميم مدمج من النوع B يناسب لوحة القيادة
🏢 التعامل مع الهواء HVAC
- وحدات التدفئة والتهوية وتكييف الهواء
- مبدأ مماثل لنقل الحرارة باستخدام الماء الساخن أو المبرد
- متوفر بالنحاس أو الألومنيوم أو النحاس حسب المواصفات
عملية التجميع الأساسية
- يتم تكديس الأنابيب من النوع B بالتوازي بين طبقات الزعانف المموجة (الألومنيوم أو النحاس).
- يتم إدخال نهايات الأنبوب في ألواح الرأس أو مجموعات الخزانات.
- يتم ربط النواة بأكملها عن طريق التمدد الميكانيكي أو اللحام بالنحاس أو اللحام.
- يتم اختبار قلب السخان المكتمل ضد التسرب وتثبيته في وحدة التدفئة والتهوية وتكييف الهواء (HVAC).
- يتيح الشكل المسطح للأنبوب كفاءة التراص هذه مع زيادة مساحة السطح لنقل الحرارة إلى الحد الأقصى.
الجودة والشهادات
شهادات النظام
-
IATF 16949:2016– جودة السيارات
-
الأيزو 9001:2015- إدارة الجودة
-
الأيزو 14001:2015– البيئية
-
الأيزو 45001:2018– الصحة والسلامة
الملكية الفكرية
-
2 براءة اختراع(منذ 2019)
-
15 براءة اختراع للتصميم
-
16 براءة اختراع لنماذج المنفعة
📋 نسخ الشهادة كاملة متوفرة عند الطلب.
الشراكات وسلسلة التوريد
شركاء الصناعة الرئيسيين:
-
سانهوا– مكونات التدفئة والتهوية وتكييف الهواء (HVAC) والإدارة الحرارية
-
دانفوس- محاليل التبريد والتدفئة
-
بانكل- نظام الدفع والأنظمة الحرارية
5000+
القدرة السنوية بالطن
20-25
أيام العمل تؤدي الوقت
90+
أنواع المعدات والأدوات
87.76%
تركز مبيعات شرق الصين
التعبئة والتغليف:صناديق خشبية مع ورق VCI المضاد للصدأ، وأغطية طرفية بلاستيكية، وأشرطة فولاذية. فوب شنغهاي أو نينغبو؛ متاح EXW.
التخصيص - مصمم وفقًا لمواصفاتك
تقدم Sinupower خدمة كاملة من التصميم إلى التسليم حسب الطلبأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العالية. نحن نتكيف مع متطلبات تصميم السخان الأساسية الخاصة بك:
-
مادة:النحاس أو الألومنيوم أو النحاس – نحن نوفر لك الدرجة التي تحددها.
-
عملية اللحام:اللحام بالمقاومة، أو اللحام بالليزر، أو اللحام بالنحاس - نستخدم الطريقة التي تناسب متطلبات الجودة والحجم الخاصة بك.
-
أبعاد الملف الشخصي:العرض والارتفاع وسمك الجدار والطول مخصص حسب رسوماتك.
-
المقطع العرضي:النوع B (قياسي)، دائري، على شكل D، بيضاوي، أو مستطيل.
-
التشطيبات النهائية:قطع مربع، مشطوب، متوهج، موسع، أو مخدد.
-
المعالجة السطحية:طلاء التحويل، رقائق الزنك، الايبوكسي، بأكسيد (لكل مادة).
الجدول الزمني للتطوير المخصص
-
مدخلات التصميم:يقدم العميل الرسومات وتفضيلات المواد ومتطلبات العملية.
-
مراجعة الجدوى:يقوم الفريق الهندسي بالتحقق من صحة عملية الجمع بين المواد.
-
الأدوات:يتم تصنيع قوالب التشكيل واللحام داخل الشركة – من 15 إلى 20 يوم عمل.
-
النموذج الأولي:ما يصل إلى 100 قطعة لاختبار العملاء - تكلفة القالب فقط.
-
إنتاج:التصنيع على نطاق واسع مع توفر PPAP المستوى 3.
-
توصيل:الشحنات المجدولة مع شهادات المواد وتقارير التفتيش.
ضمان الجودة – التحقق من مراقبة العمليات
كل دفعة منأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةيتبع إطار مراقبة الجودة لدينا:
-
التحقق من المواد الخام:يتم فحص تركيبة السبائك وسمكها وجودة سطحها على الملفات الواردة.
-
المراقبة أثناء العملية:يتم تتبع أبعاد التشكيل وجودة التماس اللحام ودرجة حرارة التلدين بشكل مستمر.
-
فحص الأبعاد:يتم قياس العرض والارتفاع وسمك الجدار والطول بنسبة 100% من الأنابيب.
-
اختبار التسرب:قياس الطيف الكتلي للهواء تحت الماء أو الهيليوم حسب مواصفات العميل.
-
سلامة اللحام:الفحص البصري والمجهري لجودة التماس.
-
الاختبارات الميكانيكية:اختبارات الشد والانفجار والتسطيح لكل دفعة معالجة حرارية.
الاستدامة
-
طاقة:تعمل تقنية الموقد المتجدد على تقليل استهلاك الغاز بنسبة 18%.
-
إعادة التدوير:استخدام المواد بنسبة 98% - يتم إرجاع جميع الخردة إلى جهات إعادة التدوير المعتمدة.
-
ماء:الشطف بحلقة مغلقة يقلل من استخدام المياه بنسبة 40%، ولا يوجد أي تفريغ للمعادن الثقيلة.
-
امتثال:متوافق مع RoHS و REACH.
-
إعادة تدوير المواد:إن النحاس والألومنيوم والنحاس كلها قابلة لإعادة التدوير بالكامل من خلال تيارات الاسترداد الراسخة.
الأسئلة المتداولة
س: ما هي المواد المتاحة لهذه الأنابيب الأساسية للسخان؟ ج: نحن نقدم النحاس والألومنيوم والنحاس. يعتمد اختيار المواد على الأداء الحراري لقلب السخان، والوزن، والتكلفة المستهدفة.
س: ما هي عملية اللحام الأفضل لطلبي؟ ج: يعتبر اللحام بالمقاومة مثاليًا للإنتاج بكميات كبيرة. يوفر اللحام بالليزر سلامة تسرب فائقة مع الحد الأدنى من التشوه الحراري. يُفضل استخدام اللحام بالنحاس للتجمعات المعقدة أو نوى الألومنيوم.
س: لماذا يتم استخدام الشكل المسطح من النوع B لقلوب السخان؟ ج: يزيد الشكل المسطح من مساحة السطح لنقل الحرارة مع تقليل ارتفاع كل أنبوب - مما يسمح بتكديس المزيد من الأنابيب في مجموعة قلب السخان المدمجة.
س: ما هي المهلة النموذجية لأوامر الإنتاج؟ ج: المهلة القياسية هي 20-25 يوم عمل للطلبات التي تصل إلى 50000 قطعة. تضيف الأدوات المخصصة 15-20 يوم عمل.
س: هل يمكنك إنتاج ملفات تعريف مخصصة للمقطع العرضي؟ ج: نعم. بالإضافة إلى الشكل القياسي من النوع B، نقوم بتصنيع أنابيب مستديرة، على شكل D، بيضاوية، ومستطيلة لتصميمات قلب السخان المتخصصة.
س: هل تقدمون شهادات المواد مع الشحنات؟ ج: نعم. تتضمن كل شحنة شهادات اختبار المطاحن (MTC)، وتقارير فحص الأبعاد، ووثائق اختبار التسرب وفقًا لمتطلبات العميل.
سينوباور يسلمأنابيب الأساسية سخان النحاس الألومنيوم الموصلية الحرارية العاليةمن النحاس أو الألومنيوم أو النحاس - مع المرونة اللازمة لدعم عمليات اللحام بالمقاومة أو اللحام بالليزر أو اللحام بالنحاس. ندعو الشركات المصنعة الأساسية للسخان وموردي أنظمة التدفئة والتهوية وتكييف الهواء للسيارات ومهندسي الأنظمة الحرارية إلى الاتصال بنا للحصول على عينات أو إرشادات العملية أو مراجعة التصميم التعاوني.
المراجعة الهندسية:السيد جاو تشيانغ، مؤسس Sinupower - أكثر من 20 عامًا في مجال سحب الألمنيوم والإدارة الحرارية، بما في ذلك القيادة السابقة في شركات التصنيع Fortune 500.
