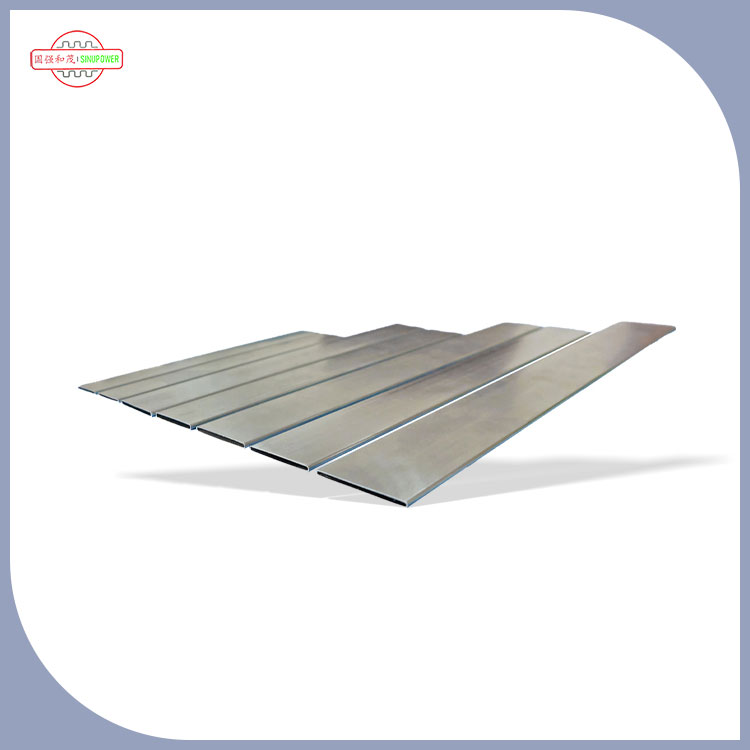

الأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسرب

بالنسبة لمصنعي أنظمة التدفئة والتهوية وتكييف الهواء في السيارات، تبدأ موثوقية قلب السخان بسلامة وصلات الأنبوب.سينوباور- مخصصالشركة المصنعةمن مكونات الألمنيوم الحرارية الدقيقة - تنتجالأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسربباستخدام تقنية ليزر الألياف عالية الطاقة. تخلق هذه العملية وصلة لحام مستمرة ومتجانسة تقضي على مسارات التسرب الشائعة في الأنابيب الملحومة بالمقاومة أو الأنابيب الملحومة ميكانيكيًا. يعمل الشكل المسطح من النوع B على زيادة مساحة السطح لنقل الحرارة بينما يضمن التماس الملحوم بالليزر السلامة الهيكلية تحت التدوير الحراري وضغط المبرد. النتيجة: نوى سخان تعمل بشكل موثوق طوال عمر خدمة السيارة. كقائدالشركة المصنعة للأنابيب الأساسية للسخان، تخدم Sinupower موردي أنظمة التدفئة والتهوية وتكييف الهواء للسيارات على مستوى العالم من خلال حلول موثوقة ومانعة للتسرب.

لماذا يعتبر اللحام بالليزر مهمًا لأنابيب السخان الأساسية

سينوباورالأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسربيتم تصنيعه باستخدام عملية توفر مزايا قابلة للقياس مقارنة بطرق تصنيع الأنابيب التقليدية:

أداء مانع للتسرب

• ينتج اللحام بالليزر وصلة لحام مستمرة ومتجانسة بدون مسامية أو شقوق دقيقة - مما يلغي وضع الفشل الأساسي لقلوب السخان.
• يضمن عمق اختراق اللحام الثابت (عادةً 0.5-1.2 مم) تطابق المفصل مع قوة المادة الأساسية أو تجاوزها.
• يتحقق اختبار تسرب الهيليوم على كل دفعة إنتاج من معدلات التسرب أقل من 0.5 جم/السنة لكل أنبوب.
• لا حاجة إلى مواد حشو بعد اللحام، مما يزيل خطر بقايا التدفق أو تقصف سبائك النحاس.

كفاءة متفوقة في نقل الحرارة

• يزيد المظهر الجانبي المسطح من النوع B من نسبة مساحة السطح إلى الحجم، مما يتيح نقل الحرارة بشكل أسرع من سائل التبريد إلى هواء المقصورة.
• يقلل التجويف الداخلي الأملس من مقاومة التدفق وانخفاض الضغط عبر قلب السخان.
• يضمن سمك الجدار الموحد (التسامح ±0.05 مم) توصيلًا حراريًا ثابتًا عبر طول الأنبوب بالكامل.

متانة معززة تحت ركوب الدراجات الحرارية

• ينشئ اللحام بالليزر رابطة معدنية تقاوم التمدد والانكماش الحراري المتكرر دون تشقق التعب.
• متوافق مع سبائك الألومنيوم AA3003 وAA3102، التي تم اختيارها نظرًا للتوصيل الحراري الممتاز (200-220 واط/م·ك) وقابلية التشكيل.
• تم التحقق من صحته لأكثر من 10,000 دورة حرارية من -40 درجة مئوية إلى +120 درجة مئوية دون أي تدهور في اللحام.

تصنيع نظيف وخالي من التدفق

• يلغي اللحام بالليزر الحاجة إلى معجون الصهور أو اللحام بالنحاس، مما يقلل من مخاطر التلوث ويبسط عملية التجميع النهائية.
• لا يوجد ترشيش لحام أو أكسدة سطحية - الأنابيب جاهزة لربط الزعانف ولحام الرأس مباشرة بعد اللحام.
• تسمح هندسة حبة اللحام المتسقة بإدخال الزعانف تلقائيًا وتكديس النواة دون مشاكل في المحاذاة.

الأنبوب الملحوم بالليزر من النوع B مقابل الأنبوب التقليدي الملحوم

عملية التصنيع – من الملف إلى الأنبوب النهائي

إنتاجالأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسربتتبع عملية مكونة من ست خطوات يتم التحكم فيها بإحكام بدءًا من مخزون الملف وحتى الأنبوب النهائي:

الخطوة 1 - اختيار المواد

• المواد الأساسية: سبائك الألومنيوم AA3003 وAA3102، مختارة للتوصيل الحراري، وقابلية التشكيل، وتوافق اللحام بالنحاس.
• تم اختبار مخزون الملف الوارد للتأكد من التركيب الكيميائي وجودة السطح.
• نطاق سمك المادة: من 0.20 مم إلى 0.60 مم حسب متطلبات التطبيق.

الخطوة 2 - تشكيل الشريط

• يتم تشكيل شريط الألومنيوم على شكل ملف تعريف من النوع B - المقطع العرضي المسطح والبيضاوي المميز لأنابيب السخان الأساسية.
• تضمن قوالب التشكيل الدقيقة أبعادًا جانبية متسقة عبر طول الملف بالكامل.
• يقوم قياس الليزر المباشر بمراقبة هندسة الملف الشخصي للحفاظ على التفاوتات المسموح بها.

الخطوة 3 – اللحام بالليزر

• يوفر ليزر الألياف عالي الطاقة (1-3 كيلو واط) طاقة مركزة إلى وصلة الأنبوب، مما يؤدي إلى إنشاء ثقب مفتاح مع اختراق عميق وعرض ضيق.
• يحمي غاز التدريع (الأرجون أو الهيليوم) حوض اللحام من الأكسدة.
• تعمل مراقبة اللحام في الوقت الفعلي على تتبع عمق الاختراق وعرض اللحام والمسامية - مع رفض المقاطع غير المطابقة للمواصفات تلقائيًا.

الخطوة 4 – تليين التماس اللحام

• التلدين الموضعي بعد اللحام يخفف الضغط المتبقي في منطقة اللحام دون التأثير على درجة حرارة المادة الأساسية.
• يضمن أن منطقة اللحام لديها ليونة وقابلية تشكيل مماثلة لبقية الأنبوب.

الخطوة 5 - التحجيم والقطع حسب الطول

• تتم معايرة الأنابيب للأبعاد النهائية من خلال سلسلة من قوالب التحجيم.
• يتم القطع للأطوال التي يحددها العميل باستخدام معدات النشر أو القص الدقيقة.
• يتم إزالة النهايات وإعدادها لإدخال الزعانف أو تثبيت الرأس.

الخطوة 6 - اختبار التسرب بنسبة 100%

• يخضع كل أنبوب لاختبار تسرب قياس طيف كتلة الهيليوم للتحقق من أداء مانع للتسرب.
• معيار القبول: .50.5 جرام/سنة التسرب.
• يتم رفض الأنابيب التي تفشل في الاختبار تلقائيًا - مما يضمن عدم خروج أي أنابيب معيبة من خط الإنتاج.

التركيز على التطبيق - قلوب السخان لأنظمة التدفئة والتهوية وتكييف الهواء للسيارات

باعتبارها موثوقةمورد أنبوب سخان السيارات الأساسيةيتم نشر منتجات Sinupower عبر منصات مركبات متعددة:

التطبيقات الأولية

• أنظمة التدفئة والتهوية وتكييف الهواء في سيارات الركاب:المكون الأساسي لتدفئة المقصورة في سيارات السيدان وسيارات الدفع الرباعي والشاحنات الخفيفة.
• التحكم في مناخ المركبات التجارية:قلوب سخان للخدمة الشاقة للشاحنات والحافلات ومعدات الطرق الوعرة.
• الإدارة الحرارية للمركبات الكهربائية:مدمج في أنظمة تسخين المركبات الكهربائية (مضخة حرارية أو تكوينات تسخين مقاومة).
• وحدات مناولة الهواء HVAC:يستخدم في تطبيقات التدفئة الصناعية والبناء حيث يلزم وجود مبادلات حرارية مدمجة مانعة للتسرب.

نقاط التكامل في مجموعة قلب السخان

• يتم إدخال الأنابيب بين أكوام الزعانف ويتم توسيعها أو لحامها بالنحاس لتشكيل الكتلة الأساسية.
• يتم توصيل نهايات الأنبوب برؤوس المدخل/المخرج عبر اللحام أو الربط الميكانيكي.
• يتدفق سائل التبريد (سائل تبريد المحرك أو سائل تسخين السيارة الكهربائية) عبر الجزء الداخلي للأنبوب، بينما يمر الهواء عبر الجزء الخارجي من الزعانف.
• يحدث انتقال الحرارة من السائل عبر جدار الأنبوب والزعانف إلى هواء المقصورة.

التوافق مع عمليات التجميع

• الأنابيب الخاصة بنا متوافقة مع كل من عمليات اللحام بالنحاس في الجو المتحكم فيه (CAB) وعمليات اللحام بالفراغ.
• لا تتطلب وصلة اللحام الناعمة الخالية من الأكسيد أي تنظيف إضافي قبل اللحام بالنحاس - مما يقلل خطوات العملية ومخاطر التلوث.
• يمكن تخصيص ملفات تعريف الأنبوب وأطواله لتناسب الأشكال الهندسية الأساسية المحددة ومتطلبات منصة السيارة.

شهادات الجودة ومعايير التصنيع

تعمل عمليات التصنيع في Sinupower بموجب الأنظمة المعتمدة التالية:

📋 نسخ الشهادة كاملة متوفرة عند الطلب.

الملكية الفكرية

• 2 براءة اختراع- بما في ذلك نظام تحديد موضع اللحام بالليزر الخاص للأنابيب من النوع B.
• 15 براءة اختراع للتصميم– تغطية ملفات تعريف الأنبوب الفريدة والأشكال الهندسية الأساسية للسخان.
• 16 براءة اختراع لنماذج المنفعة– ركز على التحسينات في عمليات تشكيل الأنابيب واللحام.

قدرات التخصيص لأنابيب السخان الأساسية

تخصيص الأبعاد

• عرض الأنبوب:12 مم إلى 40 مم (يحددها العميل)
• ارتفاع الأنبوب:1.5 مم إلى 5.0 مم (ملف مسطح)
• سمك الجدار:0.20 ملم إلى 0.60 ملم
• طول:من 100 مم إلى 2000 مم (القطع حسب الطول لكل طلب)
• تسامح:±0.05 ملم على الأبعاد الحرجة

خيارات السبائك والطلاء

• AA3003:سبيكة قياسية - موصلية حرارية جيدة وقابلية للتشكيل ومقاومة للتآكل.
• AA3102:متغير قوة أعلى – مناسب للتطبيقات ذات الضغط العالي أو التطبيقات الأكثر تطلبًا.
• المعالجة السطحية:طلاء رقائق الزنك الاختياري أو طلاء التحويل لتعزيز مقاومة التآكل.

خيارات النموذج النهائي

• قطع مربعة- معيار لإدراج الرأس
• نهايات مشطوفة- لسهولة التجميع والتركيب
• نهايات ممتدة- لاتصالات الرأس الميكانيكية
• ملفات تعريف نهاية مخصصة- لكل رسم العميل

عملية التطوير

1. تقديم المتطلبات:يقدم العميل المواصفات أو الرسومات أو أهداف الأداء.
2. مراجعة الجدوى:يقوم الفريق الهندسي بتقييم معايير المواد والملف الشخصي واللحام.
3. تصميم الأدوات:يتم تصنيع قوالب التشكيل واللحام داخل الشركة.
4. تشغيل النموذج الأولي:ما يصل إلى 100 قطعة للتحقق من صحة العميل - تكلفة القالب فقط.
5. إنتاج:التصنيع على نطاق واسع مع توفر PPAP المستوى 3.
6. توصيل:الشحنات المجدولة مع شهادات المواد وتقارير التفتيش.

ضمان الجودة – كيف نضمن جودة لحام موثوقة

كل دفعة منالأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسربيخضع لإطار مراقبة الجودة الصارم لدينا:

مراقبة المواد الخام

• يتم الحصول على ملفات الألومنيوم من المصاهر الحاصلة على شهادة ISO 14001 مع إمكانية تتبع المواد بالكامل.
• التفتيش الوارد: التركيب الكيميائي (OES)، وجودة السطح، والتحقق من السمك.

الضوابط في العملية

• تشكيل:مراقبة الأبعاد في الوقت الفعلي مع التحكم في التعليقات للحفاظ على دقة ملف التعريف.
• اللحام بالليزر:تتم مراقبة تدفق الطاقة والسرعة وتدفق الغاز التدريعي بشكل مستمر. تم التحقق من جودة التماس اللحام عبر التصوير المقطعي التوافقي البصري (OCT).
• الصلب:التلدين بالحث الموضعي مع مراقبة درجة الحرارة لضمان بنية الحبوب المتسقة في منطقة اللحام.

التفتيش النهائي

• الأبعاد:يتم قياس OD والعرض والارتفاع وسمك الجدار عند 3 نقاط لكل أنبوب.
• اختبار التسرب:قياس الطيف الكتلي للهيليوم - 100% من الأنابيب، ≥0.5 جم/السنة.
• فحص اللحام:التحقق البصري والمجهري من استمرارية اللحام.
• ميكانيكية:اختبارات الشد والانفجار لكل دفعة المعالجة الحرارية.

تضمن هذه الإجراءات أن كل شحنة تلبي متطلبات الجودة الصارمة لتطبيقات التدفئة والتهوية وتكييف الهواء في السيارات.

الاستدامة والامتثال البيئي

كفاءة الطاقة

• يستهلك اللحام بالليزر طاقة أقل بكثير من عمليات أفران اللحام التقليدية، مما يقلل من انبعاثات الكربون لدينا.
• تعمل تقنية الموقد المتجدد في عمليات التلدين على تقليل استهلاك الغاز بنسبة 18%.

إعادة التدوير والحد من النفايات

• استخدام المواد بنسبة 98% - يتم فصل جميع خردة الألومنيوم وإعادتها إلى جهات إعادة التدوير المعتمدة.
• لا يتم استخدام أي معجون صهور أو لحام مختلط في عملية اللحام، مما يزيل تيارات النفايات الخطرة.

امتثال

• متوافق مع RoHS - لا توجد مواد محظورة في المواد أو العمليات.
• متوافقة مع REACH - جميع السبائك والمواد الكيميائية المعالجة تلبي المعايير البيئية الحالية للاتحاد الأوروبي.

الأسئلة المتداولة حول الأنابيب الأساسية للسخان الملحومة بالليزر

اتصل بـ Sinupower – حلول أنابيب السخان الأساسية

سينوباور يسلمالأنابيب الأساسية للسخان الملحومة بالليزر والمضادة للتسربالتي تمكن مصنعي أنظمة التدفئة والتهوية وتكييف الهواء في السيارات من إنتاج قلوب سخانات بموثوقية فائقة وأداء حراري ثابت وتكلفة إنتاج إجمالية أقل. نحن ندعو مصنعي المعدات الأصلية، وموردي خدمات التدفئة والتهوية وتكييف الهواء (HVAC) من الدرجة الأولى، والشركات المصنعة الأساسية للسخان إلى الاتصال بنا للحصول على عينات أو أوراق بيانات فنية أو مراجعة تصميم تعاونية.
