ملخص المقال

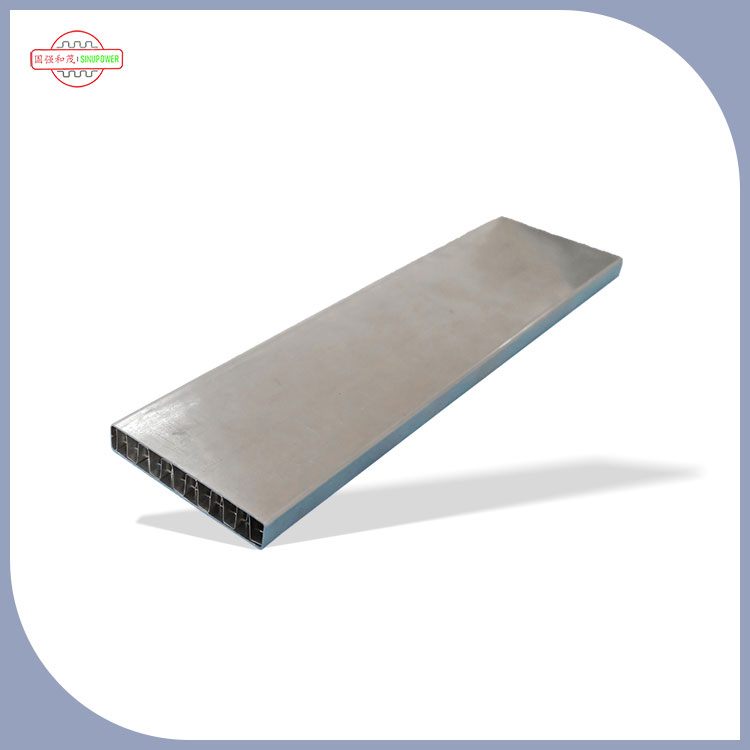

أنابيب مستطيلةتظهر في المبادلات الحرارية والأنظمة الحرارية الأكثر حداثة لسبب بسيط: يمكنها تقديم أداء قوي في نقل الحرارة في المساحات الضيقة مع مساعدة المهندسين على التحكم في تدفق الهواء، وانخفاض الضغط، وهندسة الملف. تشرح هذه المقالة المجالات التي تكون فيها الأنابيب المستطيلة منطقية، ونقاط الألم التي يتم إصلاحها (والتي لا يتم إصلاحها)، وكيفية تحديدها بشكل صحيح، وما هي فحوصات الجودة التي يجب عليك طلبها لتجنب المفاجآت المكلفة. ستحصل أيضًا على جدول مقارنة عملي وقوائم مرجعية للاختيار وقسم الأسئلة الشائعة الذي يمكنك مشاركته مع فريقك.
إذا كنت تستخدم أنابيب المبادلات الحرارية، فمن المحتمل أنك لا تفقد نومك بسبب "الأنابيب" بشكل عام، بل إنك تفقد نومك بسبب ما يمكن أن تنكسر الأنابيب: أهداف الأداء، وإنتاجية التجميع، وجداول التسليم. فيما يلي نقاط الألم التي تظهر مرارًا وتكرارًا:
لن تحل الأنابيب المستطيلة كل واحدة من هذه المشكلات بطريقة سحرية، ولكن عندما يتم اختيارها للمهمة المناسبة - وتحديدها بشكل صحيح - يمكنها تقليل العديد من المشكلات في وقت واحد.
تعمل الأنابيب المستطيلة على تغيير هندسة قناة التدفق وطريقة تفاعل الأنبوب مع الزعانف أو الصفائح. يبدو هذا أكاديميًا حتى ترى التأثيرات العملية:
باختصار: يمنحك المظهر الجانبي رافعة أخرى للسحب عندما لا تتمكن الأنابيب المستديرة من توفير مزيج من الضغط وملاءمة التجميع والأداء الحراري الذي تحتاجه.
تكون الأنابيب المستطيلة جذابة بشكل خاص عندما يكون التصميم مقيدًا أو عندما يكون الجانب الهوائي هو عنق الزجاجة الحقيقي. تشمل حالات الاستخدام الشائعة ما يلي:
نصيحة: إذا استمر فريق التصميم الخاص بك في القتال مع "نحن بحاجة إلى المزيد من السعة ولكن لا يمكننا تنمية الملف"، فعادةً ما تدخل الملفات الشخصية المستطيلة في المحادثة.
فلنجعل القرار عملياً. فيما يلي جدول مقارنة للمشتريات والهندسة يمكن استخدامه في المرحلة المبكرة:
| عامل القرار | أنابيب مستطيلة | أنابيب مستديرة |
|---|---|---|
| استغلال المساحة | غالبًا ما يكون قويًا في التخطيطات المدمجة؛ من السهل تكديسها في أشكال هندسية معينة | يمكن الاعتماد عليها، ولكنها يمكن أن تهدر المساحة في مظاريف ضيقة ومستطيلة |
| إمكانات واجهة الزعانف | يمكن أن تساعد الجوانب المسطحة في تحقيق اتصال متسق عند مطابقتها لتصميم الزعانف | المعايير المشتركة؛ أدوات الزعانف متاحة على نطاق واسع |
| محاذاة الجمعية | يمكن أن يقلل الملف الشخصي من الدوران ويحسن الوضع القابل للتكرار | التناوب ليس مقيدًا بطبيعته ما لم تفرضه التركيبات |
| توافر سلسلة التوريد | الأفضل مع الشركات المصنعة المتخصصة؛ ضمان القدرة والتسامح | توافر واسع النطاق؛ العديد من الموردين |
| حساسية المواصفات | أعلى - قد تكون التغييرات الصغيرة في الزوايا أو نصف القطر أو الجدار أكثر أهمية | المعايير الدنيا وقابلية التبادل شائعة |
| القدرة على التنبؤ بالتكلفة | يمكن أن تكون قادرة على المنافسة من حيث الحجم. يعتمد على السبائك والعملية والتسامح | يمكن التنبؤ به في كثير من الأحيان بسبب حجم السلع |
عندما يكون أداء النظام ضعيفًا، غالبًا ما تلوم الفرق "الشكل الأنبوبي" أولاً. في الواقع، يعتمد الأداء على عدد قليل من المتغيرات التي يمكنك التحكم فيها. إذا كنت تقوم بتقييم الأنابيب المستطيلة، فركز على ما يلي:
أفضل المشاريع تتعامل مع الأنابيب المستطيلة كجزء من نظام: الأنبوب + الزعنفة + طريقة الربط + ظروف التشغيل. ومن هنا تأتي الانتصارات.
تحدث معظم مشاكل تحديد المصادر لأن مواصفات الأنبوب "قريبة بدرجة كافية" لعرض الأسعار ولكنها ليست دقيقة بدرجة كافية للإنتاج. استخدم قائمة التحقق هذه لمنع إعادة التسعير والتأخير وعدم التطابق:
نصيحة بشأن المشتريات: اطلب من الهندسة تقديم قائمة "الأشياء المهمة للتجميع". إذا كان التسامح يؤثر على إدخال الزعانف، أو فجوات اللحام، أو تركيب التركيبات، فإنه ينتمي إلى مواصفات الشراء - وليس مدفونًا في الرسومات الداخلية.
غالبًا ما تُستخدم الأنابيب المستطيلة حيث تكون الدقة والتكرار أمرًا مهمًا. فيما يلي فحوصات الجودة التي تحميك من توقف الخطوط وفشل التسرب:
إذا كان مشروعك يعاني من تكلفة فشل عالية (المبردات، والوسائط الخطرة، والمنشآت التي يصعب الوصول إليها)، فتعامل مع التوثيق عالي الجودة باعتباره متطلبًا - وليس "أمرًا لطيفًا أن تمتلكه".
حتى لو كانت الأنابيب المستطيلة مثالية على الورق، فلا يزال من الممكن أن يفشل المشروع بسبب احتكاك سلسلة التوريد. بعض الطرق العملية لتقليل المخاطر:
الاتساق يهم أكثر من الكمال. إن الأنبوب "المثالي" في دفعة واحدة والمختلف قليلاً في الدفعة التالية هو أسوأ من الأنبوب الذي يكون دائمًا ضمن نافذة تسامح محددة جيدًا.
إذا كنت تقوم بشراء أنابيب مستطيلة لتطبيقات نقل الحرارة، فإن العمل مع شركة مصنعة تفهم التجميعات الحرارية يجعل حياتك أسهل - لأنها تعرف الأخطاء التي تحدث بالفعل في الإنتاج: ملاءمة الزعانف، واتساق اللحام، وانحراف الأبعاد، وتشوه العبور، وفجوات التوثيق.
أنابيب نقل الحرارة Sinupower Changshu Ltd.تركز على حلول أنابيب نقل الحرارة، بما في ذلك الأنابيب المستطيلة المصممة للمعدات الحرارية والتطبيقات على شكل لفائف. إن ميزة الشراكة مع مورد متخصص ليست فقط "هل يمكنك تحقيق ذلك"، ولكن "هل يمكنك الحفاظ على اتساقه" عبر دورات الإنتاج - مع دعم المواصفات الخاصة بك، وتوقعات الفحص، وإيقاع التسليم.
أحضر لهم الرسم وظروف التشغيل وقيود التجميع الخاصة بك (خاصة التفاوتات التي تؤثر على إدخال الزعانف وربطها). كلما كانت المتطلبات الوظيفية أكثر وضوحًا، كلما تمكنت من الوصول بشكل أسرع إلى تصميم أنبوبي ثابت لا يفاجئ فريق الإنتاج الخاص بك لاحقًا.
س: هل الأنابيب المستطيلة دائمًا أكثر كفاءة من الأنابيب المستديرة؟
ج: ليس تلقائيا. يعتمد الأداء على التصميم الكامل - تدفق الهواء، وهندسة الزعانف، والتدفق الداخلي، وسمك الجدار، وجودة الانضمام. يمكن أن تكون الأنابيب المستطيلة خيارًا قويًا عندما تحتاج إلى تخطيطات مدمجة أو تحكم أفضل في محاذاة التجميع.
س: ما هو أكبر خطأ في تحديد المصادر في الأنابيب المستطيلة؟
ج: التسامح غامضة. إذا لم يتم تحديد العرض/الارتفاع، أو الالتواء، أو تفاصيل الزاوية، أو حالة السطح، فيمكنك الحصول على أنابيب "تفي بالاقتباس" ولكنها تفشل في التجميع.
س: هل الأنابيب المستطيلة تزيد من هبوط الضغط؟
ج: يمكن ذلك، اعتمادًا على الهندسة الداخلية وظروف التدفق. يمكن للتصميم الصحيح أن يوازن بين انخفاض الضغط ونقل الحرارة، ولكن يجب عليك تقييم أهداف النظام (قوة المروحة أو طاقة المضخة) بدلاً من التخمين بناءً على الشكل وحده.
س: ماذا يجب أن أخبر المورد لتجنب مشاكل اللحام أو الانضمام؟
ج: قم بمشاركة طريقة الربط (النحاس، واللحام، والتمدد الميكانيكي، وما إلى ذلك)، ونظافة السطح المطلوبة، وأي أبعاد حرجة تؤثر على التحكم في الفجوة. غالبًا ما تكون موثوقية الانضمام أكثر حساسية للنظافة والاتساق مما تتوقعه الفرق.
س: كيف أعرف ما إذا كان طلبي مناسبًا للأنابيب المستطيلة؟
ج: إذا كنت مقيدًا بالمساحة، أو تعاني من اتساق ملامسة الزعانف، أو تحاول تقليل تقلب التجميع، فإن الأنابيب المستطيلة تستحق التقييم. أفضل خطوة تالية هي مقارنة النماذج الأولية أو نتائج المحاكاة باستخدام هندسة الملف الحقيقية.
إذا كنت تقوم بتقييم الأنابيب المستطيلة لتصميم جديد لمبادل حراري - أو كنت تحاول إصلاح ملف حالي ضعيف الأداء - فلا تقامر على المواصفات "القريبة بدرجة كافية". قم بإحضار الأبعاد والتفاوتات وظروف العمل وطريقة الانضمام إلى الطاولة، وقم بمواءمتها مع تصميم الأنبوب الذي يمكن لخط الإنتاج الخاص بك تشغيله باستمرار.
هل تريد عملية تسعير أسرع وأكثر وضوحًا ومفاجآت أقل في الإصدارات التجريبية؟اتصل بناوشارك تفاصيل الرسم والتطبيق الخاصة بك - ستشكرك نفسك المستقبلية (وفريق الإنتاج الخاص بك).
