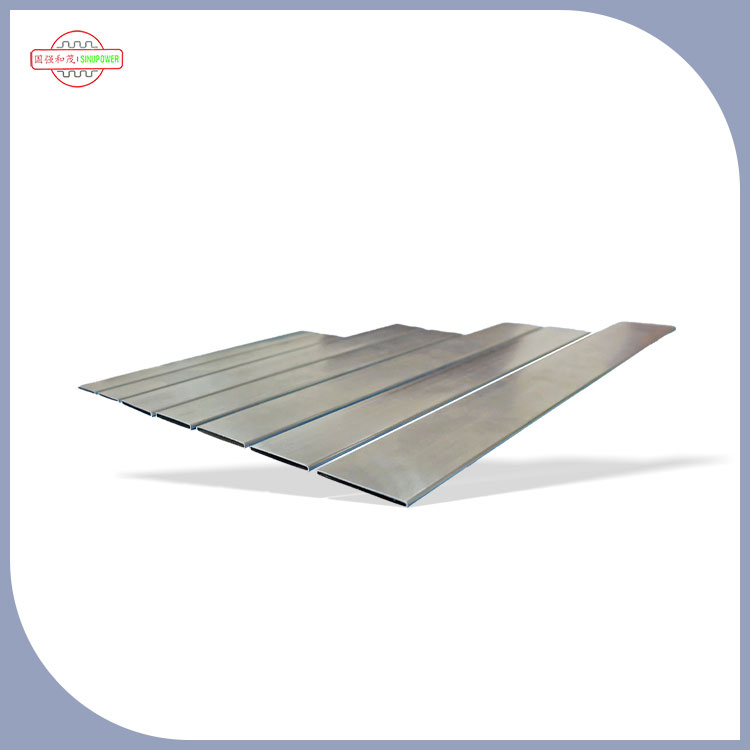

إذا سبق لك أن حاولت الوصول إلى هدف أكثر صرامة لرفض الحرارة دون زيادة سُمك قلب الرادياتير (أو تكلفة قائمة مكونات الصنف)، من المحتمل أنك واجهت نفس الصداع: مساحة سطح غير كافية، انخفاض كبير في الضغط، أبعاد الأنبوب غير متناسقة، قضايا السندات الزعانف بعد اللحام بالنحاس، والسيناريو الكابوس - فشل الحقول الناجم عن التسريبات. أنابيب بيضاوية مسطحةغالبًا ما يتم اختيارها لحل هذه القيود بالضبط، ولكن فقط عندما تكون الهندسة، طريقة التصنيع، وضوابط الجودة تتطابق مع التطبيق.
يشرح هذا المقال كيفأنابيب بيضاوية مسطحةيمكن تحسين كفاءة التعبئة والتغليف والأداء الحراري في مشعات ومبادلات حرارية مدمجة، مع تسليط الضوء أيضًا على المفاضلات المهمة في قرارات الشراء الحقيقية. ستحصل على قائمة مرجعية جاهزة للمشتريات، وجدول لاستكشاف الأخطاء وإصلاحها لأنماط الفشل الشائعة، واتصال بالمورد إطار عمل لتقليل دورات أخذ العينات وتجنب عمليات إعادة التصميم المكلفة.
معظم مشكلات التوريد والتصميم المتعلقة بأنابيب الرادياتير ليست "ألغازًا" - فهي تصادمات يمكن التنبؤ بها بين أهداف الأداء وحدود التعبئة والتغليف.أنابيب بيضاوية مسطحةتظهر في القائمة المختصرة عندما يحتاج المشترون إلى ذلك حل واحدة (أو أكثر) من نقاط الألم هذه:
الخلاصة العملية:أنابيب بيضاوية مسطحةيمكن أن يكون حلاً قويًا، لكنه لا يعمل على "الإصلاح التلقائي" للجودة أو تصميم النظام. إنهم يكافئون المواصفات الجيدة ويعاقبون الشراء الغامض.
الشكل "البيضاوي المسطح" ليس مجرد شكل تجميلي، بل إنه يغير كيفية تفاعل الأنبوب مع الزعانف، وكيفية تدفق الهواء عبر القلب، وكيف تنتقل الحرارة من سائل التبريد إلى البيئة الخارجية.
فحص سريع للواقع:"البيضاوي المسطح" ليس منتجًا واحدًا. إنها عائلة من التشكيلات الأنبوبية، وأنواع التماس، المواد والتصاميم الداخلية. يعتمد الأداء الدقيق على النظام الكامل: الأنبوب + الزعنفة + اللحام + المبرد + ظروف التشغيل.
إذا كان طلب عرض الأسعار الخاص بك يقول "أنبوب بيضاوي مسطح للرادياتير"، فستحصل على عشرة اقتباسات وأحد عشر تفسيرًا. اسرع طريقة للتقطيع تتمثل المخاطرة في تحديد ما يتحكم فعليًا في الأداء والموثوقية.
| ما تطلبه | لماذا يهم | ماذا تطلب من المورد |
|---|---|---|
| تفاوت الأبعاد (المحور الرئيسي/الأصغر + الجدار) | يؤدي إلى ملاءمة الزعانف وجودة اللحام والقدرة على الضغط والاتساق الأساسي | خطة فحص الأبعاد + بيانات CPK/الدفعة إذا كانت متوفرة |
| سلامة التماس وهدف معدل التسرب | يقلل من الأعطال الميدانية ومطالبات الضمان | 100% أو طريقة اختبار تسرب الهواء بالعينة، ومستوى الضغط، ووقت الانتظار، ومعايير النجاح/الفشل |
| النظافة للنحاس | يمكن أن تسبب البقايا ضعفًا في التبليل، وفراغات، وتسريبات طويلة المدى | وصف عملية التنظيف + متطلبات النظافة الواردة |
| استراتيجية التآكل | يؤدي الاقتران الخاطئ للمواد إلى تسريع عملية التآكل، خاصة مع المعادن المختلطة | توصية المواد لبيئتك + أي خيارات طلاء |
| مقاومة الضغط والنبض | مشعات ترى تدوير الضغط؛ تتشقق الأنابيب الضعيفة بمرور الوقت | أهداف اختبار الانفجار (إن أمكن) + توقعات اختبار التعب/النبض |
غالبًا ما يسمع المشترون عبارة "مراقبة الجودة الصارمة" في كل عرض أسعار. والفرق هو ما إذا كانت مراقبة الجودة مرتبطة بمنع الفشل. لأنابيب بيضاوية مسطحة، تتضمن نقاط التفتيش الأكثر أهمية عادةً ما يلي:
إذا كنت تتذكر شيئًا واحدًا فقط: اطلب من المورد تحديدهأينمن المرجح أن تحدث التسريبات في هذه العملية، وما هي خطوة الوقاية قبل اختبار التسرب النهائي. تخبرك هذه الإجابة ما إذا كانوا يديرون الجودة بشكل استباقي.
عندما يفشل المبرد، غالبًا ما يتم إلقاء اللوم على الأنبوب أولاً - ولكن السبب الجذري يمكن أن يكون ثغرات في المواصفات، أو عدم توافق مختلط، أو التعامل مع التلف أو التآكل الناتج عن التصميم المعدني المختلط. يساعدك هذا الجدول على فرز المشكلات بسرعة.
| أعراض | السبب الجذري المحتمل | التحركات الوقائية التي تعمل |
|---|---|---|
| تسرب الثقب بعد اللحام | التلوث، وضعف الترطيب، وعدم تطابق التدفق/النظافة، والعيوب الدقيقة في التماس | تحديد متطلبات النظافة؛ محاذاة عملية اللحام مع سطح الأنبوب؛ تتطلب اختبار التسرب بعد الخطوات الرئيسية |
| انقسام التماس تحت الضغط | جودة اللحام غير متناسقة، اختلاف الجدار، قوة التماس غير كافية | تحديد قبول التماس؛ تتطلب معايير الضغط/التسرب؛ تأكيد خطة مراقبة وفحص اللحام |
| عدم تناسق ترابط الزعانف (النقاط الساخنة) | اختلاف الأبعاد، عدم تطابق الزعانف، عدم كفاية نافذة اللحام | تشديد التسامح. مشاركة مواصفات الزعانف مبكرًا؛ طلب تصميمات تجريبية والتحقق من صحة المقطع العرضي |
| تشوه الأساسية أثناء التجميع | جدار الأنبوب رقيق جدًا بحيث لا يمكن التعامل معه، والتغليف غير مناسب، وضغط المشبك مرتفع جدًا | تحديد حدود التعامل؛ تحسين التعبئة والتغليف. ضبط أدوات التجميع؛ تأكيد أهداف الملكية الميكانيكية |
| فشل التآكل في الخدمة | اقتران كلفاني، سبيكة غير مناسبة، استراتيجية طلاء سيئة، وسائط قاسية | مطابقة السبائك والطلاء للبيئة؛ مراجعة الواجهات المعدنية المختلطة؛ التحقق من صحة مع اختبار التعرض عندما يكون ذلك ممكنا |
أنابيب بيضاوية مسطحةيتم استخدامها بشكل شائع عندما تحتاج إلى أداء حراري عالي في قلب مدمج ويمكنك التحكم فيه عملية التصنيع والانضمام. تشمل المناطق النموذجية الملائمة للغرض ما يلي:
علاج أفضل المشاريعأنابيب بيضاوية مسطحةكأحد مكونات النظام – وليس سلعة. تلك العقلية هي ما يمنع "أنبوب رخيص، فشل باهظ الثمن."
تبدأ العلاقة الموثوقة مع الموردين باللغة التقنية المشتركة. فيما يلي سير عمل خفيف الوزن يقلل من دورات أخذ العينات:
إذا كنت تقوم بتقييم الموردين، فمن المفيد اختيار مورد يركز بالفعل على تصنيع أنابيب نقل الحرارة بدلاً من ذلك "الأنابيب المعدنية العامة." على سبيل المثال،أنابيب نقل الحرارة Sinupower Changshu Ltd. يضع إنتاجه حولها حلول أنابيب المبرد والمبادل الحراري، بما في ذلك أشكال الأنابيب البيضاوية المسطحة والأنابيب الملحومة المستخدمة في أنظمة التبريد. السبب الأكثر عملية وراء أهمية ذلك بسيط: تميل الفرق التي تعيش في هذا المجال إلى فهم أوضاع الفشل الحقيقية (التسريبات، ومشكلات الترابط، والتشوه) وبناء مراقبة الجودة الخاصة بهم حول منعها.
نصيحة المشتري:عند مراسلة أحد الموردين، قم بتضمين أهم ثلاثة "أشياء غير قابلة للتفاوض" (معايير التسرب، والتسامح، بيئة التآكل). ستقوم على الفور بتصفية البائعين الذين لا يمكنهم دعم مستوى المخاطر الخاص بك.
س1:أنابيب بيضاوية مسطحة مقابل أنابيب مستديرة للمشعات؟
غالبًا ما يتم اختيار المقاطع البيضاوية المسطحة لكفاءة التغليف ومزايا ملامسة الزعانف في النوى المدمجة، بينما يمكن للأنابيب المستديرة ذلك يكون أبسط في بعض إعدادات التصنيع. يعتمد الخيار الأفضل على تصميم الزعانف وقيود المساحة والاتساق الذي يمكنك القيام به عقد عبر الكثير الإنتاج.
س2:أنابيب بيضاوية مسطحة ملحومة للمشعات؟
يمكن للتصميمات الملحومة أن تقدم أداءً قويًا عندما يتم التحكم بإحكام في سلامة التماس والتحقق منها عن طريق اختبار التسرب. إذا كان النظام الخاص بك يرى ركوب الدراجات ذات الضغط العالي، وتأكد من تحديد معايير قبول التماس وطرق الاختبار بوضوح في مواصفات الشراء.
س3:ما الذي يجب تضمينه في طلب عرض الأسعار للأنابيب البيضاوية المسطحة؟
كحد أدنى: أبعاد الملف الشخصي مع التفاوتات المسموح بها، وسمك الجدار، ومتطلبات المواد، وطريقة ومعايير اختبار التسرب، والنظافة التوقعات الخاصة بالنحاس، ومتطلبات التعبئة والتغليف/المناولة لمنع التشوه.
س 4:كيفية الحد من التسريبات بعد اللحام؟
ركز على النظافة، وتوافق حالة السطح مع عملية اللحام، وأبعاد الأنبوب الثابتة (لملاءمة الزعانف بشكل متسق)، واختبار التسرب يتماشى مع واقع الإنتاج الخاص بك - وليس مجرد بيان عام "تم اجتياز مراقبة الجودة".
س5:اعتبارات التآكل للأنابيب البيضاوية المسطحة؟
تعتمد مخاطر التآكل على البيئة وكيمياء سائل التبريد والواجهات المعدنية المختلطة. قم بمحاذاة اختيار السبائك وأي استراتيجية طلاء مع ظروف الخدمة الحقيقية، وتوضيح ما إذا كان طلبك يتضمن التعرض للملح أو الرطوبة أو الوسائط العدوانية.
أنابيب بيضاوية مسطحةيمكن أن تكون ترقية عالية الأداء عندما تحتاج إلى عبوة مدمجة، وأداء حراري أفضل، و اتساق الإنتاج الذي يمكن الاعتماد عليه -ولكن فقطعند كتابة مواصفات الأنبوب وسلامة التماس ونقاط تفتيش مراقبة الجودة بوضوح كافٍ لإزالة الغموض.
إذا كنت تخطط لمشروع مشعاع أو مبادل حراري جديد وتريد عددًا أقل من حلقات أخذ العينات، فأرسل الرسم والتشغيل المستهدف الظروف لأنابيب نقل الحرارة Sinupower Changshu Ltd.واطلب مقترحًا يتضمن التحكم في التسامح، معايير اختبار التسرب، وخطة المجموعة التجريبية. عندما تكون مستعدًا،اتصل بنالمناقشة متطلبات الأنبوب البيضاوي المسطح الخاص بك واحصل على عرض أسعار سريع ومتوافق مع الهندسة.
