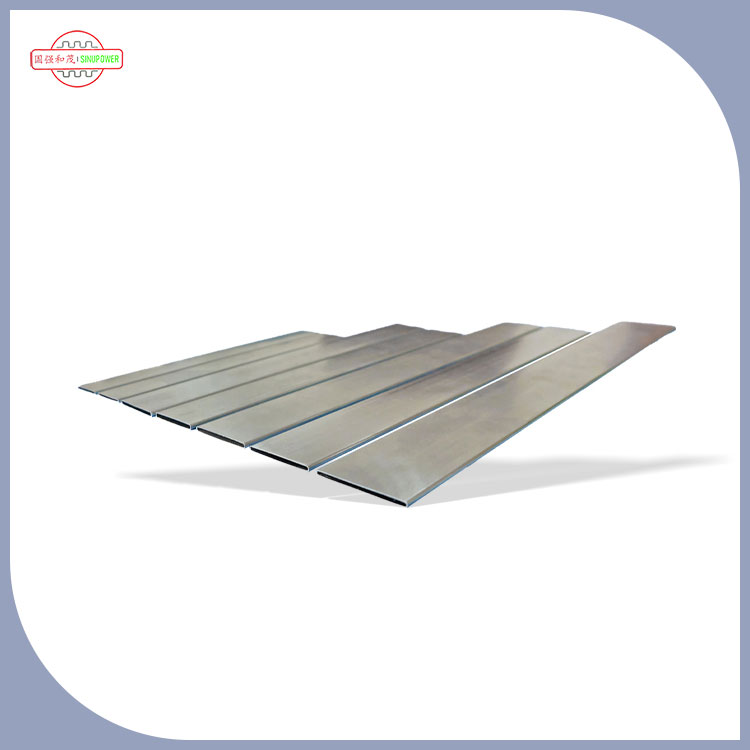

الأنابيب B للرادياتير المطوييلعب دورًا أساسيًا في تنفيذ الدورة ونقل الحرارة لوسط التبادل الحراري الأساسي، مع التكيف مع الخصائص الهيكلية للمبرد القابل للطي، مع مراعاة كفاءة نقل الحرارة، والقوة الهيكلية، والقدرة على التكيف مع التجميع. إنه الناقل الأساسي لتحقيق وظيفة تبديد الحرارة، ويمكن تفكيك وظيفته المحددة إلى الأبعاد الرئيسية التالية:
1. قناة تداول مغلقة لوسط التبادل الحراري الأساسي
باعتبارها قناة تدفق حصرية لوسائط التبريد مثل الماء، مضاد تجمد الإيثيلين جلايكول، والزيت الحراري، فإنها تحقق الدوران الاتجاهي للوسط داخل المبرد، وتتجنب تسرب الوسط، وتضمن التشغيل المستقر للدورة المغلقة لنظام تبديد الحرارة. إنه "وعاء النقل" لنقل الحرارة من نهاية مصدر الحرارة إلى نهاية تبديد الحرارة للمبرد، وتعتمد جميع سلوكيات نقل الحرارة على تدفق الوسط داخل الأنبوب B.
2. كفاءة التوصيل وتبادل الحرارة
من ناحية، يتصل جدار الأنبوب B مباشرة بمكونات التبادل الحراري أو وسط درجة الحرارة العالية عند نهاية مصدر الحرارة، ويمتص الحرارة بسرعة ويوصلها إلى الخارج من جدار الأنبوب؛ من ناحية أخرى، يتم ربط الجانب الخارجي لجدار الأنبوب بشكل وثيق بزعانف تبديد الحرارة للمبرد القابل للطي، ونقل الحرارة الممتصة إلى الزعانف، ثم توسيع منطقة تبديد الحرارة من خلال الزعانف لإجراء نقل الحرارة بالحمل القسري مع الهواء، واستكمال عملية نقل الحرارة الكاملة لـ "إطلاق حرارة نقل كتلة امتصاص الحرارة". تحدد الموصلية الحرارية وهيكل جدار الأنبوب بشكل مباشر كفاءة نقل الحرارة الأساسية للمبرد.
3. التجميع والدعم الهيكلي للهياكل القابلة للطي
الميزة الأساسية للرادياتير القابل للطي هي أن الزعانف مرتبة بطريقة مطوية لتوفير المساحة وزيادة الكثافة. تم تكييف الشكل المقطعي العرضي والأبعاد الهيكلية للأنبوب B خصيصًا مع هذا التصميم القابل للطي، ويمكن دمجه بدقة في الفتحات المحجوزة أو فتحات التثبيت للزعانف القابلة للطي، مما يحقق تجميعًا محكمًا بين الأنابيب والزعانف. في الوقت نفسه، باعتباره المكون الهيكلي لقلب الرادياتير، فإنه يتولى الدور الداعم للزعانف والهيكل العام، ويقاوم الضغط المتوسط، وضغط التجميع، وتأثير الاهتزاز أثناء الاستخدام، ويضمن استقرار الهيكل القابل للطي، ويتجنب تشوه القلب وفصل الأنبوب والزعانف.
4. تحمل الضغط وحماية الختم لضمان موثوقية النظام
أثناء تشغيل نظام التبريد، يوجد ضغط معين بالداخل، ويحتاج الأنبوب B إلى قدرة تحمل الضغط المقابلة لتحمل الضغط الداخلي الناتج عن دوران الوسط ومنع تمزق جدار الأنبوب وتسربه؛ في الوقت نفسه، يتم تكييف تصميم المنفذ للأنبوب B مع هيكل إغلاق غطاء غرفة الماء/الغطاء النهائي للرادياتير، والذي يتعاون مع المفاصل والأختام لتشكيل نظام مغلق كامل، مما يمنع التسرب المتوسط، ويتكيف مع احتياجات التشغيل المستقرة على المدى الطويل للمبرد القابل للطي في ظل ظروف عمل مختلفة (مثل المعدات الصناعية، وبطاريات الطاقة الجديدة، وتبديد الحرارة الإلكتروني، وما إلى ذلك).
تحسين مقاومة التدفق وتوحيد نقل الحرارة
تم تحسين القطر الداخلي والمقطع العرضي وتصميم قناة التدفق للأنبوب B لتقليل مقاومة التدفق واستهلاك الطاقة لمضخة التدوير مع ضمان معدل تدفق متوسط. في نفس الوقت، يتدفق الوسط بشكل موحد داخل الأنبوب، مما يتجنب نقل الحرارة غير المتساوي الناتج عن كون سرعة التدفق المحلية سريعة جدًا أو بطيئة جدًا. إلى جانب الترتيب عالي الكثافة للزعانف المطوية، يكون توزيع درجة الحرارة في منطقة نقل الحرارة لقلب الرادياتير بالكامل أكثر توازناً، مما يحسن اتساق تأثير تبديد الحرارة الإجمالي.
بالإضافة إلى ذلك، استجابة لمتطلبات الوزن الخفيف والمدمج للمشعات القابلة للطي، عادةً ما تكون الأنابيب B مصنوعة من مواد تبادل حراري رقيقة الجدران وفعالة (مثل سبائك الألومنيوم وسبائك النحاس)، والتي يمكن أن تضمن نقل الحرارة وقدرة تحمل الضغط مع تقليل الوزن الإجمالي للرادياتير. ويتماشى هذا مع هدف التصميم المتمثل في "حجم صغير، وقوة تبديد حرارة عالية" للهياكل القابلة للطي، وهو مكون أساسي رئيسي للمشعات القابلة للطي لتحقيق تبديد حرارة فعال وصغير الحجم وموثوق.
