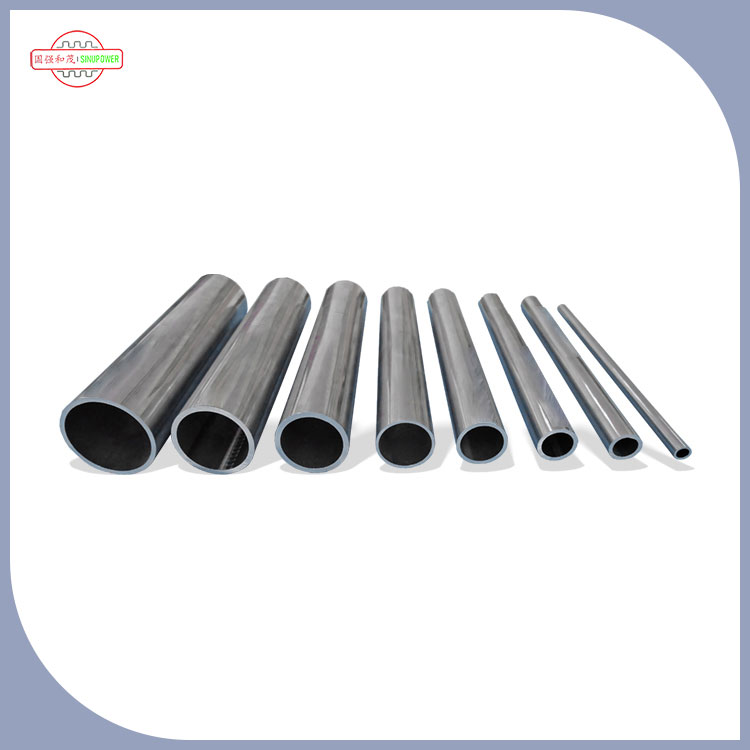

سينوباور لقد ركزت منذ فترة طويلة على أنظمة أنابيب الألومنيوم الدقيقة، ودورأنبوب رأس المبخريعد أمرًا أساسيًا في كيفية إدارة دوائر التبريد الحديثة لتدفق سائل التبريد متعدد الأنابيب في الأنظمة المدمجة.
في العديد من تصميمات التبريد وتكييف الهواء، تعتمد الكفاءة بشكل أقل على مكون واحد وأكثر على كيفية عمل الأنابيب الصغيرة المتعددة معًا. من بينها، يعمل أنبوب المكثف الدائري كمركز تجميع وتوزيع، حيث يربط العديد من أنابيب المبخر في مسار تدفق موحد. يساعد فهم هذه البنية في تفسير سبب بقاء أداء التبريد ثابتًا حتى في ظل ظروف التحميل المتغيرة.
في مجموعة المبخر النموذجية، يدخل غاز التبريد من خلال مدخل يتم التحكم فيه وينقسم إلى أنابيب متوازية متعددة. تمتص هذه الأنابيب الحرارة من الهواء أو السائل المحيط، وتحول مادة التبريد تدريجيًا من سائل إلى بخار.
ومع ذلك، بدون نظام تجميع منظم، فإن البخار والسائل المتبقي سوف يخرجان بشكل غير متساو. هذا هو المكان الذي تصبح فيه بنية الرأس ضرورية.
يؤدي أنبوب المكثف المستدير المصمم جيدًا ثلاثة أدوار رئيسية:
- يجمع غاز التبريد من أنابيب المبخر المتعددة
- يوازن اختلافات الضغط عبر فروع الأنبوب
- يعمل على استقرار التدفق قبل إرسال مادة التبريد في اتجاه مجرى النهر
وظيفة التوازن هذه مهمة بشكل خاص في الأنظمة التي تكون فيها أحمال درجة الحرارة غير موحدة.
مبدأ العمل لنظام الرأس بسيط نسبيًا ولكن تم تحسينه ميكانيكيًا. يتغذى كل أنبوب مبخر في الرأس بزاوية وتباعد محسوبين. داخل الرأس، تندمج مسارات التدفق تدريجيًا بدلاً من دمجها بشكل مفاجئ، مما يقلل الاضطراب.
عندما يخرج سائل التبريد من أنابيب المبخر، قد يكون له نسب مختلفة من البخار إلى السائل اعتمادًا على امتصاص الحرارة الموضعي. يقوم الرأس بمساواة هذه الاختلافات عن طريق:
- إبطاء جيوب البخار عالية السرعة
- السماح للقطرات السائلة المتبقية بالاستقرار أو إعادة التوزيع
- خلق خليط أكثر تجانساً قبل مرحلة الضغط
في هذه العملية،أنبوب رأس المبخرليس مجرد جامع - فهو يعمل كمثبت لتناسق الطور.
أنظمة الرأس الحديثة ليست مجرد أنابيب مجوفة. يتم ضبط هندستها بعناية بناءً على سعة النظام ونوع سائل التبريد ونطاق ضغط التشغيل.
فيما يلي مقارنة مبسطة للعوامل الهيكلية وتأثيرها الوظيفي:
| عامل التصميم | الغرض الهندسي | تأثير النظام |
| تباعد مدخل الأنبوب | يضمن حتى دخول المبرد | يقلل من اختلال التدفق المحلي |
| التدرج القطر الداخلي | يتحكم في تغيرات السرعة | يحسن استقرار خلط المرحلة |
| اختلاف سمك الجدار | يدعم تحمل الضغط | يعزز السلامة التشغيلية |
| اختيار المواد | يتعامل مع الدراجات الحرارية | يزيد من استقرار الخدمة |
| هندسة الاتصال | يقلل من مناطق الاضطراب | يحسن الكفاءة الشاملة |
تؤثر ميزات التصميم هذه بشكل مباشر على مدى فعالية الرأس في إدارة سلوك التدفق متعدد الأنابيب.
أنابيب نقل الحرارة Sinupower شركة Changshu Ltd. تطبق تقنيات التشكيل الدقيقة مثل الرسم، التثقيب، والتليين المتحكم فيه لتحقيق تناسق هندسي مستقر في أنظمة أنابيب سبائك الألومنيوم المستخدمة في مثل هذه التطبيقات.
في أنظمة التبريد والتكييف، يمكن أن يؤدي التوزيع غير المتساوي لغاز التبريد إلى:
- انخفاض كفاءة التبادل الحراري
- تجميد موضعي أو ارتفاع درجة الحرارة
- زيادة عبء عمل الضاغط
- نظام ركوب الدراجات غير المستقر
يعالج أنبوب المكثف المستدير هذه المخاطر من خلال التأكد من أن غاز التبريد الذي يترك أنابيب متعددة لا يؤدي إلى خلل في التوازن عند نقطة التجميع. حتى التناقضات الصغيرة في التدفق يمكن أن تتراكم عبر الأنظمة الكبيرة، مما يجعل الرأس معادلًا هيكليًا مهمًا.
توجد هياكل المبخر متعدد الأنابيب التي تستخدم الأنابيب الرأسية على نطاق واسع في:
- أنظمة الإدارة الحرارية للسيارات
- وحدات تكييف الهواء التجارية
- وحدات تبريد محطة الطاقة
- بناء أنظمة تنظيم المناخ
- تجميعات المبادلات الحرارية المدمجة
في كل بيئة، تختلف قيود النظام، لكن وظيفة الرأس تظل ثابتة: تنظيم التدفق الموزع في تدفق إخراج يمكن التنبؤ به.
على الرغم من مظهره البسيط، فإن تصميم نظام رأسي فعال ينطوي على العديد من التحديات التقنية:
1. التوزيع غير المتكافئ للمرحلة
عندما يدخل غاز التبريد من أنابيب متعددة، يمكن أن يختلف فصل البخار والسائل بشكل كبير. إذا لم يتم التحكم فيه، فإن هذا يؤدي إلى سلوك تدفق غير متناسق في اتجاه مجرى النهر.
2. تأثيرات التمدد الحراري
يمكن أن تؤدي دورات التسخين والتبريد المتكررة إلى تشويه أنظمة الأنابيب قليلاً، مما يؤدي إلى تغيير توازن التدفق الداخلي بمرور الوقت.
3. قيود الفضاء
في الأنظمة المدمجة، يجب أن تقوم الرؤوس بإدارة اتصالات متعددة ضمن مساحة تركيب محدودة دون إحداث انحناءات حادة أو فقدان الضغط.
4. التعب المادي
يتطلب التعرض طويل الأمد لتقلبات الضغط مواد تحافظ على الاستقرار الهيكلي دون حدوث تشققات أو تشوه.
تشرح هذه التحديات سبب أهمية التصنيع الدقيق وطرق المعالجة الخاضعة للرقابة في مكونات الرأس الحديثة.
أداء انأنبوب رأس المبخريرتبط ارتباطًا وثيقًا بجودة مادة الأنبوب الأساسي ودقة التشكيل. في بيئات الإنتاج المتقدمة، تتم عمليات مثل:
- رسم متعدد المراحل
- دورات التلدين الخاضعة للرقابة
- تكامل خط اللحام عالي الدقة
- معايرة الأبعاد
يتم استخدامها للتأكد من أن كل قطعة من قطع الأنابيب تحافظ على هندسة داخلية متسقة.
أنابيب نقل الحرارة Sinupower شركة Changshu Ltd. تعمل مع مجموعة واسعة من معدات التشكيل والمعالجة، مما يتيح إنتاج أنابيب مطوية، مستطيلة، مسطحة، مستديرة، وعلى شكل D والتي يمكن دمجها في الأنظمة الحرارية المعقدة.
تدعم هذه المرونة التخطيطات الهيكلية المخصصة حيث يجب أن تتوافق رؤوس المبخر مع متطلبات التصميم المحددة.
يساهم هيكل تجميع غاز التبريد المستقر في موثوقية النظام بعدة طرق:
- يقلل من تقلبات الضغط عند مدخل الضاغط
- يحافظ على درجة حرارة ثابتة للمبخر
- تحسين الاستجابة في ظل تغييرات التحميل
- يقلل من التجمد غير المستوي في أسطح التبادل الحراري
لا تظهر هذه التحسينات دائمًا بشكل منفصل، ولكنها تصبح مهمة في التشغيل على المدى الطويل، خاصة في الأنظمة ذات الطلب المتغير على التبريد.
لفهم كيفية عمل أنبوب المكثف المستدير بشكل أفضل، تسلط النظرة العامة المبسطة التالية الضوء على تسلسله الوظيفي:
- أنابيب مبخر متعددة تستقبل سائل التبريد
- يحدث تغير الطور بشكل غير متساو عبر الأنابيب
- يجمع الرأس تيارات التبريد المختلطة
- تعمل الهندسة الداخلية على تسهيل اختلافات التدفق
- يخرج سائل التبريد المستقر نحو مرحلة الدورة التالية
يوضح هذا التسلسل سبب اعتبار الرأس مكونًا متوازنًا وليس مجرد جزء متصل.
في أنظمة الإدارة الحرارية الحديثة،أنبوب رأس المبخريلعب دورًا هادئًا ولكنه أساسي في ضمان عمل المبخرات متعددة الأنابيب كنظام موحد بدلاً من قنوات مستقلة. وتعتمد فعاليتها على الدقة الهيكلية، واستقرار المواد، وتصميم التدفق المتحكم فيه. تعكس المنتجات مثل أنبوب المكثف الدائري Sinupower كيف يستمر التركيز الهندسي على اتساق التدفق في تشكيل تطبيقات التبريد والتبادل الحراري عبر الصناعات المختلفة.
