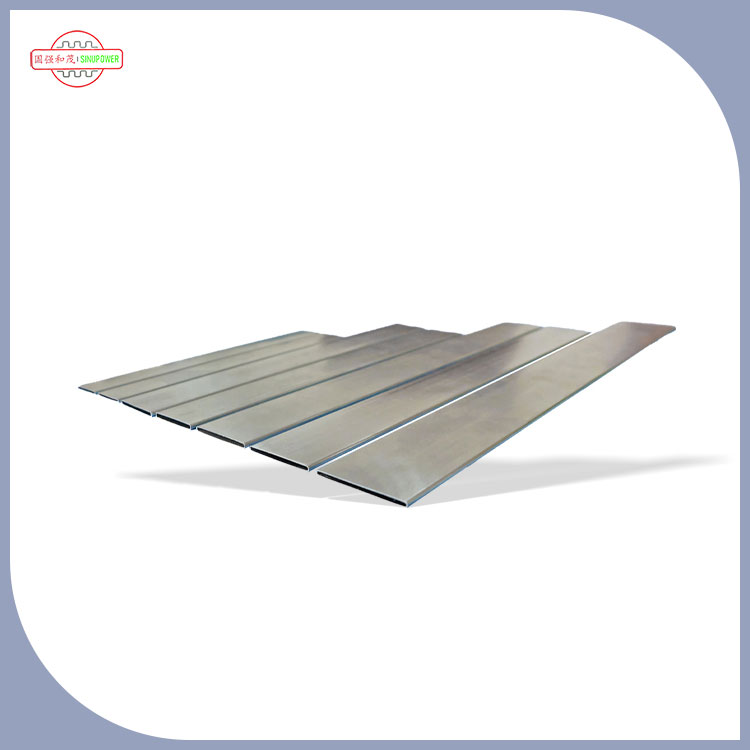

سينوباورهو محترفالشركة المصنعةمن المكونات الحرارية المصنوعة من الألومنيوم بدقة. ملكناأنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةعبارة عن أنبوب ألومنيوم مبثوق متعدد المنافذ مصمم خصيصًا لقلوب الرادياتير المطوية في أنظمة التبادل الحراري للسيارات والصناعية. إن المقطع العرضي "B" المميز ليس مجرد شكل جمالي - بل هو عبارة عن هندسة وظيفية تزيد من مساحة السطح المتاحة لنقل الحرارة ضمن مساحة محدودة، وتخلق اضطرابًا يمكن التحكم فيه في تدفق سائل التبريد، وتتيح تعبئة المبرد بشكل أكثر إحكاما. باعتبارها مكونًا أساسيًا في مجموعة الرادياتير المطوية، تكون هذه الأنابيب مسؤولة عن التبادل الحراري الأولي بين سائل تبريد المحرك والهواء المحيط. ويؤثر تصميمها بشكل مباشر على كفاءة الرادياتير والوزن والأداء العام للمركبة. تنتج شركة Sinupower هذه الأنابيب B مع البثق الدقيق والتحكم الداخلي في العمليات، مما يضمن هندسة متسقة وأداء حراري موثوق به عبر كل دفعة إنتاج.
دور المكون الأساسي - لماذا تحدد الأنابيب B أداء الرادياتير
أنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةبمثابة سطح التبادل الحراري الأساسي داخل قلب المبرد المطوي. يوفر المظهر الجانبي على شكل B ثلاث مزايا وظيفية مهمة:
📐 تعظيم مساحة السطح يوفر الشكل B مساحة سطح أكبر بكثير لكل أنبوب من الأنابيب المستديرة ذات مساحة مقطع عرضي مكافئة، مما يتيح نقل المزيد من الحرارة من سائل التبريد إلى الهواء لكل أنبوب.
🌊 تعزيز التدفق المضطرب يعطل الشكل B تدفق سائل التبريد الصفحي، مما يخلق اضطرابًا يعمل على تحسين نقل الحرارة بالحمل الحراري ويقلل من مقاومة الطبقة الحدودية.
📦 التراص الأساسي المدمج يسمح الشكل B المسطح بتعبئة أنبوب أكثر كثافة داخل القلب، مما يزيد من مساحة سطح التبادل الحراري داخل المساحة الضيقة لمقصورات المحرك الحديثة.
التكامل الأساسي للرادياتير المطوي
- يتم تكديس الأنابيب B بالتوازي بين طبقات الزعانف المطوية، لتشكل قلب الرادياتير الكامل.
- يتدفق سائل التبريد عبر الجزء الداخلي متعدد المنافذ لكل أنبوب على شكل حرف B، بينما يمر الهواء عبر أسطح الزعانف الخارجية.
- تعمل مساحة السطح الممتدة للأنبوب B وأنماط التدفق المضطرب على تمكين القلب من تحقيق قدرة التبريد المستهدفة باستخدام عدد أقل من الأنابيب وحجم قلب إجمالي أقل.
- يعمل أسلوب التكامل هذا على تقليل استهلاك المواد ووزن الرادياتير مع الحفاظ على الأداء الحراري أو تحسينه.
مبادئ التصميم – العلم وراء الشكل B
المظهر الجانبي على شكل B هو نتيجة لديناميكيات السوائل التطبيقية وهندسة نقل الحرارة. تتضمن مبادئ التصميم الرئيسية ما يلي:
هندسة داخلية متعددة المنافذ
- الأنبوب B ليس قناة مجوفة واحدة ولكنه يتميز بمنافذ داخلية متعددة مقسومة على شبكات طولية.
- تعمل هذه المنافذ على زيادة مساحة السطح الداخلي الملامس لسائل التبريد، مما يعزز نقل الحرارة من السائل إلى جدار الأنبوب.
- يعمل التصميم متعدد المنافذ أيضًا على تحسين القوة الهيكلية، مما يسمح بجدران أرق وتقليل الوزن بشكل أكبر.
توليد الاضطرابات التي تسيطر عليها
- يقوم شكل الملف B بإنشاء نقاط فصل التدفق وإعادة التوصيل أثناء مرور المبرد عبر الأنبوب.
- يؤدي هذا الاضطراب المتحكم فيه إلى تعطيل الطبقة الحدودية الحرارية، وهي المقاومة الأساسية لنقل الحرارة في التدفق الصفحي.
- يؤدي الخلط المحسن إلى جلب سائل التبريد الأكثر سخونة من التدفق الأساسي إلى اتصال بجدار الأنبوب، مما يحسن معامل نقل الحرارة الإجمالي.
تحسين نسبة مساحة السطح إلى الحجم
- يعمل الشكل B على زيادة مساحة السطح الخارجي لكل وحدة من مساحة تدفق المقطع العرضي.
- وهذا يعني تعرض المزيد من سطح الأنبوب لتيار الهواء لمعدل تدفق سائل التبريد المحدد.
- والنتيجة هي قدرة أعلى على رفض الحرارة لكل أنبوب، مما يتيح مشعات أصغر حجمًا وأخف وزنًا.
الأنابيب B مقابل الأنابيب المستديرة التقليدية – مقارنة المكونات الأساسية
أنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةيختلف بشكل أساسي عن الأنابيب المستديرة التقليدية في عدة جوانب رئيسية:
| ميزة التصميم |
الأنابيب من النوع B (سينوباور) |
الأنابيب المستديرة التقليدية |
| شكل المقطع العرضي |
الملف الشخصي "B" - متعدد المنافذ |
دائري - تجويف واحد |
| مساحة السطح لكل حجم |
أعلى بكثير |
أدنى |
| نمط تدفق سائل التبريد |
مضطرب (خلط معزز) |
الصفحي إلى الانتقالي |
| معامل انتقال الحرارة |
أعلى بسبب الاضطراب |
أدنى |
| كثافة التعبئة الأساسية |
المزيد من الأنابيب لكل منطقة أساسية |
أنابيب أقل لكل منطقة أساسية |
| الوزن الأساسي |
أخف وزنًا (مادة أقل لكل وحدة تبريد) |
أثقل |
| تعقيد التصنيع |
أعلى (قذف متعدد المنافذ) |
أقل (قذف بسيط) |
| سعة التبريد لكل حجم أساسي |
أعلى |
أدنى |
عملية التصنيع - الدقة من الملف إلى المكون الأساسي
تنتج سينوباورأنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةمن خلال تسلسل التصنيع الذي يتم التحكم فيه بإحكام:
1 اختيار السبائك تم اختيار ملفات الألومنيوم AA3003 أو AA3102 من أجل التوصيل الحراري، وقابلية التشكيل، ومقاومة التآكل.
2 قذف الدقة ملف تعريف B متعدد المنافذ مقذوف من خلال قوالب دقيقة. تضمن مراقبة الأبعاد في الوقت الفعلي هندسة متسقة.
3 الرسم والتحجيم يعمل الرسم البارد متعدد التمريرات على تحسين الأبعاد وتشطيب السطح وفقًا لتفاوتات المواصفات النهائية.
4 الصلب يضمن التلدين الجوي المتحكم فيه بتوحيد ± 5 درجة مئوية بنية الحبوب المتسقة والخصائص الميكانيكية.
5 قطع لطول النشر الدقيق للأطوال التي يحددها العميل مع نهايات مربعة منزوعة الأزيز للتجميع الأساسي.
6 التحقق من الجودة فحص الأبعاد بنسبة 100%، واختبار التسرب، والتحقق الميكانيكي لكل دفعة.
قدرة المعدات
- تقوم Sinupower بتشغيل أكثر من 90 نوعًا من المعدات والأدوات بما في ذلك خطوط إنتاج اللحام وآلات النشر ومكابس التثقيب وآلات الرسم وأفران التلدين والرافعات.
- تسمح قدرة المعدات الداخلية هذه بالتحكم الشامل في العملية بدءًا من المواد الخام وحتى الأنبوب النهائي.
- يتم تنفيذ جميع العمليات بموجب إشراف نظام إدارة الجودة IATF 16949.
التطبيقات – حيث تقدم الأنابيب B القيمة الأساسية
أنظمة تبريد السيارات
- مشعات تبريد المحرك - سيارات الركاب وسيارات الدفع الرباعي والشاحنات الخفيفة
- مشعات المركبات التجارية – الحافلات والشاحنات الثقيلة ومعدات الطرق الوعرة
- مبردات الهواء المشحونة – المحركات ذات الشحن التوربيني والشحن الفائق
- مبردات الزيت – تبريد زيت ناقل الحركة والمحرك
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والأنظمة الثابتة
- مكثفات تكييف الهواء التجارية
- أنظمة تبريد محطات الطاقة
- المبادلات الحرارية الصناعية
- بناء وحدات مناولة الهواء HVAC
الإدارة الحرارية للمركبات الكهربائية
- ألواح تبريد البطارية والمبادلات الحرارية
- أنظمة تبريد إلكترونيات الطاقة
- مكثفات المضخات الحرارية والمبخرات
التخصيص - مكون أساسي مصمم خصيصًا لتصميم الرادياتير الخاص بك
تقوم Sinupower بتصميم وتصنيع وعملياتأنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةوفقا لرسومات العملاء أو العينات. يغطي نهجنا للتحكم في الهدر كل مرحلة:
-
أبعاد الملف الشخصي:عرض الأنبوب وارتفاعه وسمك الجدار مصمم خصيصًا لتصميمك الأساسي.
-
اختيار السبائك:AA3003، AA3102، أو سبائك مخصصة على أساس متطلبات الأداء.
-
تكوين متعدد المنافذ:تم تحسين عدد المنافذ الداخلية وهندستها لتدفق سائل التبريد وأهداف انخفاض الضغط.
-
طول:قطع لأبعاد التجميع المحددة الخاصة بك.
-
المعالجة السطحية:طلاء التحويل، أو رقائق الزنك، أو التشطيبات المؤكسدة لتعزيز الحماية من التآكل.
-
التشطيب النهائي:أطراف مشطوفة أو مشطوفة أو موسعة لتجميع لوحة الرأس.
التحكم الهزيل عبر سلسلة القيمة
- يتم الحصول على المواد الخام من المصاهر الحاصلة على شهادة ISO 14001 مع إمكانية التتبع الكامل
- التحكم في العملية من البثق حتى التفتيش النهائي
- إدارة الجودة عبر الموظفين والفرق والعمليات وأنظمة الدعم
- التسليم في الوقت المحدد مع وثائق التفتيش الكاملة
الجودة والشهادات - معايير التصنيع المعتمدة
عمليات التصنيع في Sinupower لأنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةتعمل وفق الأنظمة المعتمدة التالية:
شهادات النظام
-
IATF 16949:2016– جودة السيارات
-
الأيزو 9001:2015- إدارة الجودة
-
الأيزو 14001:2015– البيئية
-
الأيزو 45001:2018– الصحة والسلامة
الملكية الفكرية
-
2 براءة اختراع(منذ 2019)
-
15 براءة اختراع للتصميم
-
16 براءة اختراع لنماذج المنفعة
📋 نسخ الشهادة كاملة متوفرة عند الطلب.
المراجعة الهندسية:تمت مراجعة معلومات المنتج هذه من قبل السيد جاو تشيانغ، مؤسس Sinupower - أكثر من 20 عامًا في بثق الألومنيوم والإدارة الحرارية، بما في ذلك القيادة السابقة في شركات التصنيع Fortune 500.
الشراكات وسلسلة التوريد
أنشأت Sinupower علاقات تعاونية دائمة وجيدة مع قادة الصناعة المعترف بهم:
-
سانهوا– الشركة المصنعة العالمية لمكونات التدفئة والتهوية وتكييف الهواء والتبريد
-
دانفوس– مزود حلول التبريد والتدفئة
-
بانكل- متخصص في أنظمة نقل الحركة والأنظمة الحرارية عالية الأداء
5000+
القدرة السنوية بالطن
20-25
أيام العمل تؤدي الوقت
90+
أنواع المعدات والأدوات
87.76%
تركز مبيعات شرق الصين
التعبئة والتغليف:صناديق خشبية مع ورق VCI المضاد للصدأ، وأغطية طرفية بلاستيكية، وأشرطة فولاذية. فوب شنغهاي أو نينغبو؛ متاح EXW.
الاستدامة
-
طاقة:تعمل تقنية الموقد المتجدد على تقليل استهلاك الغاز بنسبة 18%.
-
إعادة التدوير:استخدام المواد بنسبة 98% - يتم إرجاع جميع الخردة إلى جهات إعادة التدوير المعتمدة.
-
ماء:الشطف بحلقة مغلقة يقلل من استخدام المياه بنسبة 40%، ولا يوجد أي تفريغ للمعادن الثقيلة.
-
امتثال:متوافق مع RoHS و REACH.
-
كفاءة المواد:يستخدم تصميم الأنبوب B كمية أقل من الألومنيوم لكل وحدة من سعة التبريد مقارنةً بالتصميمات التقليدية.
الأسئلة المتداولة حول الأنابيب B
س: ما هي الميزة الأساسية للأنابيب من النوع B في قلوب الرادياتير المطوية؟ ج: توفر الأنابيب من النوع B مساحة سطح أكبر لنقل الحرارة ضمن نفس الحجم الأساسي، وتحفز تدفق سائل التبريد المضطرب من أجل تبادل حراري أفضل، وتتيح تصميمات رادياتير أكثر إحكاما - وكل ذلك يساهم في تحسين أداء التبريد وتقليل الوزن.
س: ما هي السبائك المستخدمة لإنتاج الأنبوب B؟ ج: تستخدم شركة Sinupower سبائك الألومنيوم AA3003 وAA3102، والتي تم اختيارها نظرًا للتوصيل الحراري الممتاز (200-220 واط/م·ك)، وقابلية التشكيل، ومقاومة التآكل في بيئات تبريد السيارات.
س: هل يمكن لشركة Sinupower إنتاج ملفات تعريف B-tube مخصصة لتصميمات مشعاع محددة؟ ج: نعم. يمكن لشركة Sinupower تصميم وتصنيع مقاطع الأنبوب B وفقًا لرسومات العملاء أو العينات. تسمح قدرة الأدوات الداخلية لدينا بتطوير القالب المخصص خلال 15-20 يوم عمل.
س: ما هي الشهادات التي تحملها Sinupower لتصنيع الأنابيب B؟ ج: حصلت شركة Sinupower على شهادة IATF 16949:2016 وISO 9001:2015 وISO 14001:2015 وISO 45001:2018.
س: ما هي المهلة الزمنية النموذجية لطلبات الأنبوب B؟ ج: المهلة القياسية هي 20-25 يوم عمل للطلبات التي تصل إلى 50000 قطعة. تضيف الأدوات المخصصة 15-20 يوم عمل.
س: كيف يعمل تصميم الأنبوب B على تحسين كفاءة نقل الحرارة؟ ج: يزيد الشكل B من مساحة السطح ويخلق اضطرابًا يمكن التحكم فيه في تدفق سائل التبريد، مما يعطل الطبقة الحدودية الحرارية ويحسن نقل الحرارة بالحمل الحراري. وهذا يسمح برفض المزيد من الحرارة لكل أنبوب بحجم قلب أقل.
س: ما هي التشطيبات النهائية المتاحة للأنابيب B؟ ج: نحن نقدم نهايات مقطوعة مربعة، ومزخرفة، ومشطوبة، ومتوهجة، وموسعة لتناسب طرق تجميع لوحة الرأس المختلفة.
سينوباور يسلمأنابيب من النوع B للمكون الأساسي للرادياتير مطوية بدقةالتي تمكن مصنعي الرادياتير من تحقيق أداء حراري فائق في تصميمات مدمجة وخفيفة الوزن. ندعو مصنعي المعدات الأصلية وموردي المستوى الأول ومصنعي الرادياتير إلى الاتصال بنا للحصول على عينات أو أوراق بيانات فنية أو مراجعة تصميم تعاونية.
