عندما تكون مساحة المعدات ضيقة وتستمر أهداف نقل الحرارة في الارتفاع، فإن الأنابيب المستديرة ليست دائمًا هي الأفضل.أنابيب مستطيلةيمكن فتح خيارات تخطيط جديدة، وتحسين كثافة التعبئة، وتبسيط التكامل في التجميعات المدمجة - ولكن فقط إذا قمت بتحديدها بشكل صحيح. تشرح هذه المقالة الأسئلة العملية التي يواجهها المشترون فعليًا: ما هي المواد التي يجب اختيارها، وكيفية تحديد الأبعاد والتفاوتات، وكيفية منع التسرب والتشويه أثناء التشكيل والربط، وكيفية التحقق من الجودة قبل الإنتاج. ستجد أيضًا قائمة مرجعية للاختيار، وجدول مقارنة، والأسئلة الشائعة لمساعدتك على الانتقال من "الفكرة" إلى مواصفات الشراء الموثوقة.
جدول المحتويات
نادرا ما يتحول المشترون إلىأنابيب مستطيلةفقط لأنها تبدو مختلفة. يحدث التبديل عادةً عندما تصبح إحدى نقاط الألم هذه أمرًا لا مفر منه:
ومع ذلك، فإن الهندسة المستطيلة تقدم أيضًا مخاطر يجب عليك إدارتها: ترقق الجدار عند الزوايا، والتشوه أثناء اللحام، وتوقعات الأبعاد الأكثر صرامة إذا كان يجب أن يكون الأنبوب محكم الإغلاق على الأسطح المستوية. والخبر السار هو أن معظم حالات الفشل تأتي من مواصفات غير واضحة، وليس من الشكل نفسه.

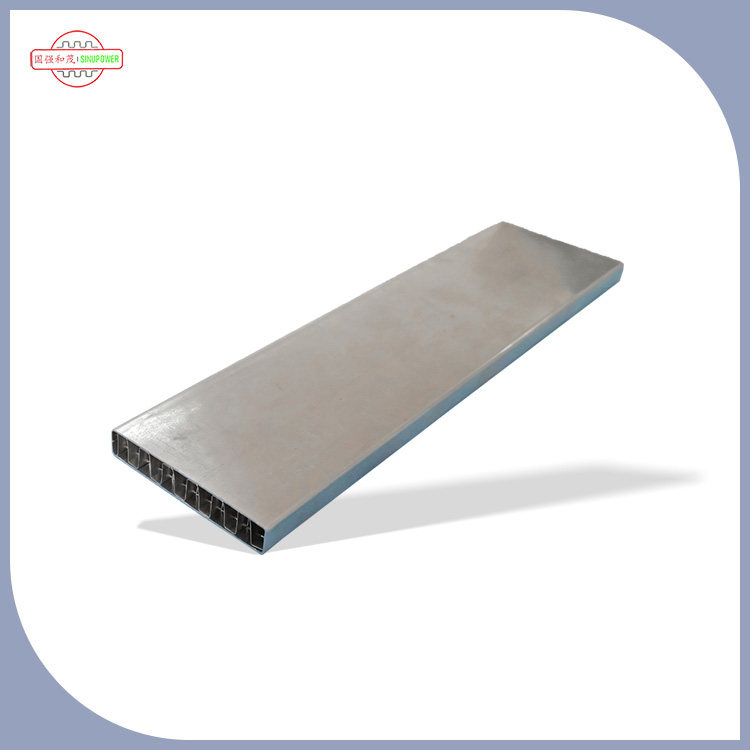

أنابيب مستطيلةتظهر في العديد من أنظمة نقل الحرارة والأنظمة الصناعية، خاصة عندما يجب أن يكون التجميع مدمجًا وقويًا وسهل التكامل.
حيث تبدأ القضايا عادة
إذا أردتأنابيب مستطيلةلتحقيق أداء يمكن التنبؤ به، تعامل مع عملية الشراء باعتبارها مكونًا وظيفيًا - وليس سلعة عامة. تتضمن المواصفات القوية عادةً ما يلي:
نصيحة عملية: إذا كان يجب أن يتزاوج الأنبوب مع حشية أو لوحة أو فتحة رأس، فقم بتضمين رسم بسيط أو تعريف مقياس "الانتقال/عدم الانطلاق". هذه الخطوة الواحدة تمنع معظم مفاجآت "الأمر غير مناسب".
يبدأ العديد من المشترين بالسؤال، "ما هي السبيكة الأفضل؟" السؤال الأفضل هو: "ما هي المواد الأفضل؟ليالسائل ودرجة الحرارة وطريقة الانضمام وواقع الصيانة؟ لأنابيب مستطيلة، فإن الإجابة الصحيحة توازن بين مقاومة التآكل والأداء الحراري وقابلية التشكيل واستقرار العرض.
إذا لم تكن متأكدًا، قم بوصف القصة المرنة الكاملة - بدء التشغيل، وإيقاف التشغيل، والتنظيف، والأحداث غير المواصفات - لأن مشكلات التآكل غالبًا ما تأتي من "الأيام النادرة"، وليس من التشغيل العادي.
تقدم الملامح المستطيلة حقائق تشكيلية لا يتوقعها المشترون دائمًا. إليك ما يجب مراقبته عند الطلبأنابيب مستطيلةلتجميعات نقل الحرارة:
هذا هو المكان الذي يهم المصنعين ذوي الخبرة. يعمل العديد من المشترين مع شركاء مثلأنابيب نقل الحرارة Sinupower Changshu Ltd.نظرًا لأن أنابيب نقل الحرارة أقل تسامحًا من الأنابيب الهيكلية العامة، فقد تؤدي الانحرافات الصغيرة إلى حدوث تسربات، وتحولات انخفاض الضغط، وإعادة صياغة التجميع.
إذا كان مشروعك يتمتع بقدر كبير من القدرة على تحمل المخاطر - فكر في تسرب سائل التبريد، أو تكاليف التوقف عن العمل، أو التعرض للضمان - فقم بإجراء فحوصات الجودة في الطلب بدلاً من الأمل في عدم ظهور المشاكل.
خطوة شراء عملية: اطلب دفعة صغيرة لمرحلة ما قبل الإنتاج وقم بإجراء تجربة تجميع حقيقية. إنها أسرع طريقة للتأكد من أن حسابكأنابيب مستطيلةسوف تتصرف في التركيبات الفعلية الخاصة بك وعملية الانضمام.
| عامل القرار | لماذا يهم؟ | ما يجب تحديده |
|---|---|---|
| تناسب بصمة القدم المدمجة | يمكن للهندسة المستطيلة أن تقلل المساحة المهدرة وتبسط عملية التغليف | الأبعاد الخارجية، الاستقامة، الالتواء، تحمل الطول |
| الختم ضد الأسطح المسطحة | وترتفع مخاطر التسرب إذا لم يتم التحكم في التسطيح أو حالة السطح | حدود التسطيح/الالتواء، تشطيب السطح، تربيع النهاية، إزالة الأزيز |
| الضغط والمتانة | يمكن أن يؤدي ترقق الزوايا وتشويهها إلى تقليل هامش الأمان | الحد الأدنى لسمك الجدار ونصف قطر الزاوية وخطة الفحص |
| مقاومة التآكل | تؤدي أحداث كيمياء السوائل والتنظيف إلى الفشل في العالم الحقيقي | درجة المادة، التخميل/الإنهاء، ملاحظات التوافق |
| قابلية التصنيع على نطاق واسع | نجاح النموذج الأولي لا يضمن استقرار الإنتاج الضخم | استراتيجية الكمية، التوثيق، خطة أخذ العينات، الدفعة التجريبية |
ليس دائما.أنابيب مستطيلةيمكن أن تكون ممتازة عندما تكون قيود المساحة، أو كثافة التعبئة، أو تكامل الجانب المسطح أمرًا مهمًا. يمكن أن تكون الأنابيب المستديرة أسهل في الثني والتركيبات القياسية وبعض طرق التصنيع. يعتمد الاختيار "الأفضل" على طريقة التجميع الخاصة بك، وانخفاض الضغط المسموح به، وقيود التثبيت.
إن التعريفات المفقودة لنصف قطر الزاوية، والالتواء، والاستقامة، والتربيع النهائي هي من مثيري المشاكل الشائعة. إذا كان يجب أن يتناسب الأنبوب مع فتحة الرأس أو يتم إغلاقه بلوحة، فإن تلك التفاصيل "الثانوية" تصبح متطلبات أساسية.
ابدأ بتعريف واجهة واضح: حجم الفتحة، وعمق الإدراج، ومكدس التسامح. ثم التحكم في هندسة الأنبوب (الالتواء/الاستقامة)، وجودة النهاية (إزالة الأزيز/التربيع)، والتشوه الحراري لطريقة الربط. غالبًا ما تكون تجربة التجميع الصغيرة قبل الإنتاج هي أسرع عملية تحقق.
إذا كان الضغط أو التعب مهمًا، فاطلب الحد الأدنى من متطلبات سمك الجدار (وليس الاسمي فقط) وقم بتوضيح كيفية التحقق منه. يعتمد سلوك الركن على أسلوب التشكيل والمواد.
من الخطر افتراض ذلك. تكون بعض السوائل مستقرة في التشغيل العادي ولكنها تصبح عدوانية أثناء التنظيف أو درجات الحرارة المرتفعة أو الركود. قم بتوفير "قصة حياة السوائل" الكاملة عند اختيار المواد لهاأنابيب مستطيلة.
إن الاتساق والتوثيق والتحكم في العمليات أمر مهم بقدر أهمية السعر. أنت تريد شريكًا يفهم استقرار الأبعاد وتوقعات النظافة وكيفية تأثير طرق الانضمام على الأداء النهائي - خاصة عند الانتقال من النموذج الأولي إلى الإنتاج بكميات كبيرة.
أنابيب مستطيلةيمكن أن يكون حلاً ذكيًا عندما يحتاج تصميمك إلى تغليف مدمج، وتركيب يمكن التنبؤ به، وتكامل فعال في مجموعات نقل الحرارة الحديثة. الفرق الأكبر بين المشروع السلس والمشروع المؤلم بسيط: المواصفات الواضحة والتحقق الذي يطابق الطريقة التي سيتم بها استخدام الأنابيب فعليًا.
إذا كنت تخطط لتصميم جديد أو استكشاف أخطاء تجميع موجود وإصلاحها،أنابيب نقل الحرارة Sinupower Changshu Ltd.يمكن أن يدعمك بالإرشادات العملية بشأن الأبعاد والمواد والاستعداد للإنتاج. هل أنت مستعد للانتقال من المتطلبات إلى خطة توريد موثوقة؟ اتصل بنالمناقشة طلبك والحصول على حل يناسب نظامك.
