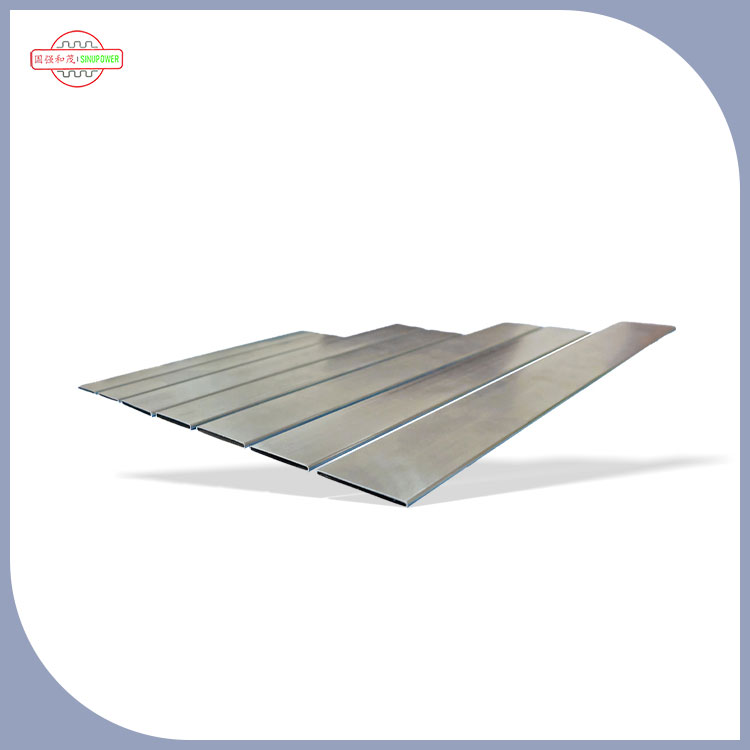

أنابيب نقل الحرارة Sinupower Changshu Ltd.كان يدرسأنابيب الساعة الرملية للمشعاتفيما يتعلق باستقرار التدفق والسلوك الحراري في أنظمة التبادل الحراري المدمجة، حيث تعمل الهندسة بشكل مباشر على إعادة تشكيل كيفية تفاعل الحرارة والسوائل داخل شبكة الأنابيب.
في السنوات الأخيرة، انتقل النقاش حول هندسة الأنابيب في الأنظمة الحرارية إلى ما هو أبعد من مجرد اختيار الشكل البسيط، إلى أسئلة أعمق تتعلق بالأداء الفيزيائي. ومن بين هذه الأشكال الهندسية، لفت شكل الساعة الرملية الانتباه لأنه يبدو بسيطًا، ومع ذلك فإنه يغير متغيرات متفاعلة متعددة في وقت واحد - سرعة التدفق، وتوزيع الضغط، وأنماط الاضطراب، وتعرض السطح. بدلاً من العمل كقناة سلبية، يصبح الأنبوب جزءًا نشطًا من آلية التبادل الحراري.
السمة المميزة لأنابيب الساعة الرملية هي القسم الأوسط الضيق. هذا "الخصر" ليس مجرد اختلاف هيكلي؛ فهو يغير كيفية تصرف السوائل على المستوى الأساسي.
عندما يدخل السائل إلى قسم المدخل الأوسع، فإنه يتباطأ قليلاً، ثم يتسارع أثناء مروره عبر المنطقة الوسطى الضيقة، قبل أن يتوسع مرة أخرى عند المخرج. تخلق دورة التسارع والتباطؤ المستمرة هذه ملف تعريف تدفق ديناميكي يختلف تمامًا عن الأنابيب الأسطوانية المستقيمة.
من الناحية العملية، يقدم هذا الشكل عدم استقرار متحكم فيه، وهو ما يكفي لتحسين الخلط، ولكن ليس بما يكفي للتسبب في خسائر اضطرابية مدمرة.
تعتبر العلاقة بين السرعة والضغط أمرًا أساسيًا لفهم سبب فعالية هذه الهندسة. عندما يتحرك السائل إلى القسم الأضيق:
- تزداد السرعة
- ينخفض الضغط الساكن
- ارتفاع الطاقة الحركية المحلية
بمجرد خروج السائل من الانقباض، يحدث العكس. تساعد دورة الضغط المتكررة هذه على تفكيك طبقات الحدود الحرارية التي تلتصق عادةً بجدران الأنابيب الداخلية.
هناك تأثير دقيق آخر وهو التغير في كيفية "اتصال" السائل بالسطح الداخلي. في الأنابيب الموحدة، يمكن أن تصبح طبقات السوائل طبقية، مما يحد من التفاعل بين التدفق الأساسي والجدار. يعطل شكل الساعة الرملية هذه الطبقات، مما يزيد من تردد التلامس ويحسن اتساق نقل الحرارة.
يمكن شرح فيزياء أنابيب الساعة الرملية للمشعات باستخدام مبادئ ديناميكيات الموائع المبسطة دون الحاجة إلى نماذج رياضية متقدمة.
ينص مبدأ الاستمرارية على أنه بالنسبة للتدفق غير القابل للضغط:
مساحة المقطع × السرعة = ثابت
عندما يضيق الأنبوب في المركز، يجب أن يتسارع السائل للحفاظ على معدل التدفق. وهذا التسارع ليس مجرد تغيير عددي، بل إنه يعدل كيفية توزيع الطاقة عبر مجال التدفق.
يساعد مبدأ برنولي في تفسير تحول الطاقة:
- في الأقسام الأوسع: ضغط أعلى، وسرعة أقل
- في الخصر الضيق: ضغط أقل، سرعة أعلى
تساعد حالة الطاقة المتناوبة هذه على تحسين التبادل الحراري لأنها تعيد تشكيل كيفية نقل الحرارة بين طبقات السوائل باستمرار.
في حين أن التدفق قد يبدو سلسًا بالعين المجردة، إلا أن الاضطرابات صغيرة النطاق تتشكل في مناطق الانتقال بين المقاطع الواسعة والضيقة. هذه الدوامات الصغيرة:
- تقليل المناطق الحرارية الراكدة
- زيادة كفاءة الخلط
- تحديث الطبقات الحدودية بشكل متكرر
والنتيجة هي واجهة حرارية أكثر نشاطًا دون الحاجة إلى تحريك ميكانيكي خارجي.
في أنظمة التبادل الحراري، غالبًا ما تكون الكفاءة محدودة ليس بموصلية المادة وحدها، ولكن بمدى فعالية انتقال الحرارة من السائل إلى السطح ومن ثم إلى الوسط المحيط.
هندسةأنابيب الساعة الرملية للمشعاتيتناول هذا القيد مباشرة.
| ميزة | سلوك الأنبوب المستقيم | سلوك أنبوب الساعة الرملية |
| نمط التدفق | موحدة، الصفحي المهيمنة | مناطق التسارع بالتناوب |
| طبقة الحدود | مستقرة وأكثر سمكا | كثيرا ما تتعطل |
| اتساق التبادل الحراري | معتدل | أكثر اتساقًا على طول |
| سلوك الضغط | هبوط مستقر | الاختلاف الدوري |
| تأثير الخلط | محدود | تعزيز الخلط الجزئي |
يوضح هذا الجدول أن الميزة ليست عاملاً واحدًا، بل مجموعة من التغييرات الجسدية المتفاعلة المتعددة.
في الأنظمة الحرارية العملية، يؤدي ذلك إلى تحكم أكثر استقرارًا في درجة الحرارة في ظل ظروف الحمل المتقلبة، خاصة في البيئات التي لا يكون فيها مدخل الحرارة ثابتًا.
غالبًا ما يُفترض أن اختيار المواد يهيمن على الأداء الحراري. ومع ذلك، الهندسة يمكن أن يكون لها نفس التأثير.
أحد القيود الرئيسية في العديد من الأنظمة الحرارية هو الطبقة الحدودية، وهي منطقة رقيقة بالقرب من جدار الأنبوب حيث يتحرك السائل ببطء. تعمل هذه الطبقة كحاجز حراري.
يؤدي انقباض الخصر بشكل دوري إلى زعزعة استقرار هذه الطبقة. ومع تسارع السائل عبر المنطقة الضيقة، تزداد قوى القص، مما يؤدي إلى ترقق الطبقة الحدودية وتحسين معدلات نقل الحرارة.
بعد اجتياز الانقباض، يتوسع التدفق مرة أخرى. يؤدي هذا التوسيع إلى فصل التدفق الموضعي وإعادة الارتباط، مما "يعيد تنشيط" السائل بالقرب من الجدار. تعمل الدورة المتكررة على تحسين الاتساق الحراري العام.
أنابيب نقل الحرارة Sinupower شركة Changshu Ltd. تستخدم مواد مختلفة مثل سبائك الألومنيوم، النحاس، والهياكل المعدنية المركبة وفقًا لمتطلبات النظام.
يؤثر اختيار المواد:
- التوصيل الحراري
- الاستقرار الهيكلي تحت ضغط الدراجات
- مقاومة التشوه في المناطق الانتقالية
في أنابيب الساعة الرملية للمشعات، تتعرض المنطقة المقيدة لضغط ميكانيكي أعلى قليلاً بسبب تغيرات السرعة. لذلك، تعد المرونة الهيكلية عند الخصر عاملاً حاسماً في التصميم.
لفهم الاختلافات الجسدية بشكل أفضل، من المفيد مقارنة أنماط سلوك التدفق:
تدفق الأنبوب المستقيم:
- ملف تعريف السرعة المتوقع
- الحد الأدنى من الإزعاج
- تبادل حراري مستقر ولكن أقل تفاعلاً
تدفق أنبوب الساعة الرملية:
- التسارع والتباطؤ المتكرر
- المزج النشط عند التحولات الهندسية
- تعزيز التفاعل مع الجدار
- ملف حراري أكثر ديناميكية
وهذا لا يعني أن بنية ما تحل محل أخرى بشكل عام، ولكنه يفسر سبب استفادة بعض الأنظمة الحرارية من الأشكال الهندسية الداخلية الأكثر تعقيدًا.
يتم أخذ الأنابيب على شكل الساعة الرملية في الاعتبار بشكل متزايد في الأنظمة التي تكون فيها كفاءة المساحة والاستجابة الحرارية أمرًا مهمًا.
تتضمن بيئات التطبيق النموذجية ما يلي:
- وحدات التنظيم الحراري للسيارات
- حلقات التبريد الصناعية
- مبادلات حرارية مدمجة لتكييف الهواء
- مجمعات تبريد نظام الطاقة
- بناء أنظمة التحكم بالمناخ
وفي كل حالة، لا يقتصر الهدف على إزالة الحرارة فحسب، بل أيضًا على تحقيق التوازن الحراري المستقر تحت أحمال مختلفة.
أحد الجوانب الأقل وضوحًا في هندسة الأنابيب هو مدى تأثير التغييرات الهندسية الصغيرة على استقرار مستوى النظام.
حتى التعديلات الطفيفة على:
- عمق الخصر
- انحناء الانتقال
- طول المنطقة المقيدة
يمكن أن يغير التوازن بين التدفق الصفحي والاضطراب المتحكم فيه. وهذا يعني أن تحسين التصميم غالبًا ما يكون تكراريًا وليس ثابتًا.
قام الفريق الهندسي في شركة Sinupower Heat Transfer Tubes Changshu Ltd. باستكشاف العديد من الاختلافات الهيكلية لمواءمة سلوك التدفق مع المتطلبات التشغيلية المختلفة.
دفع التركيز المتزايد على الأنظمة الحرارية المدمجة المهندسين إلى إعادة التفكير في تصميمات القنوات المستقيمة التقليدية. بدلاً من مجرد زيادة مساحة السطح أو معدل التدفق، تركز الأساليب الحديثة على تشكيل سلوك التدفق نفسه.
يمثل هيكل الساعة الرملية هذا التحول: فهو يستخدم الهندسة للتأثير بشكل فعال على حركة السوائل بدلاً من احتوائها بشكل سلبي.
يتماشى هذا النهج مع الاتجاهات الأوسع في الهندسة الحرارية حيث يتم تحقيق الكفاءة من خلال تصميم التفاعل بدلاً من قياس القوة الغاشمة.
تُظهر الفيزياء وراء انقباض الخصر في هندسة الأنابيب أن الاختلافات الهيكلية الصغيرة يمكن أن تؤثر بشكل كبير على سلوك التدفق واتساق نقل الحرارة واستقرار النظام. من خلال الجمع بين دورة الضغط، وتعطيل الطبقة الحدودية، والخلط الدقيق المتحكم فيه،أنابيب الساعة الرملية للمشعاتتوفير نهج مميز لتحديات الإدارة الحرارية في الأنظمة المدمجة.
في هذا السياق، تواصل شركة Sinupower Heat Transfer Tubes Changshu Ltd. استكشاف كيف يمكن لهياكل الأنابيب المكررة أن تدعم المتطلبات الحرارية المتطورة عبر البيئات الهندسية المختلفة، حيث تلعب أنابيب الساعة الرملية دورًا بارزًا في هذا التطوير المستمر لحلول التبادل الحراري الدقيقة.
